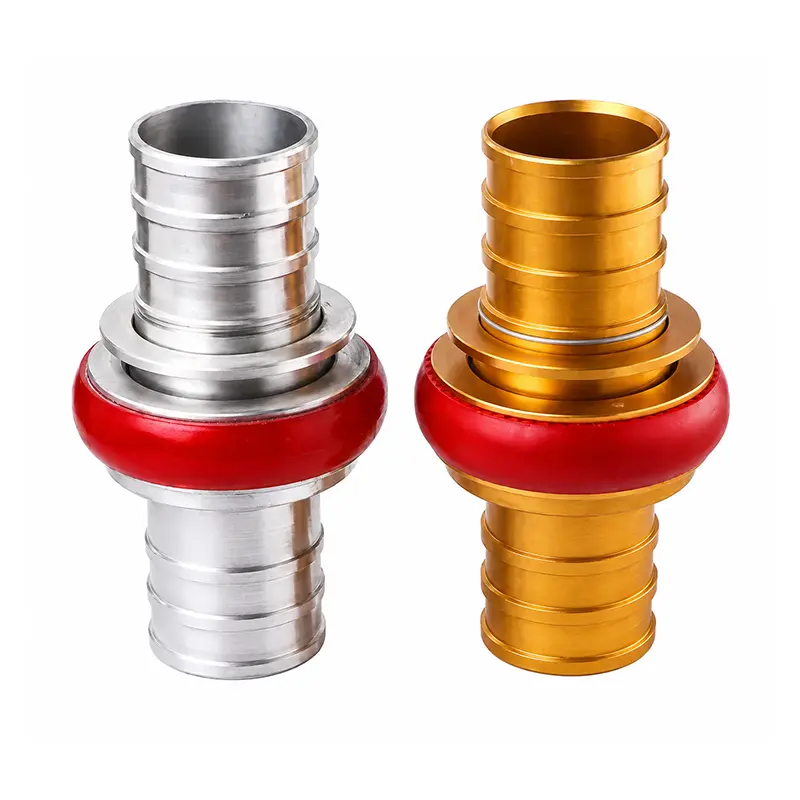

Acoplamiento de máquina JIS

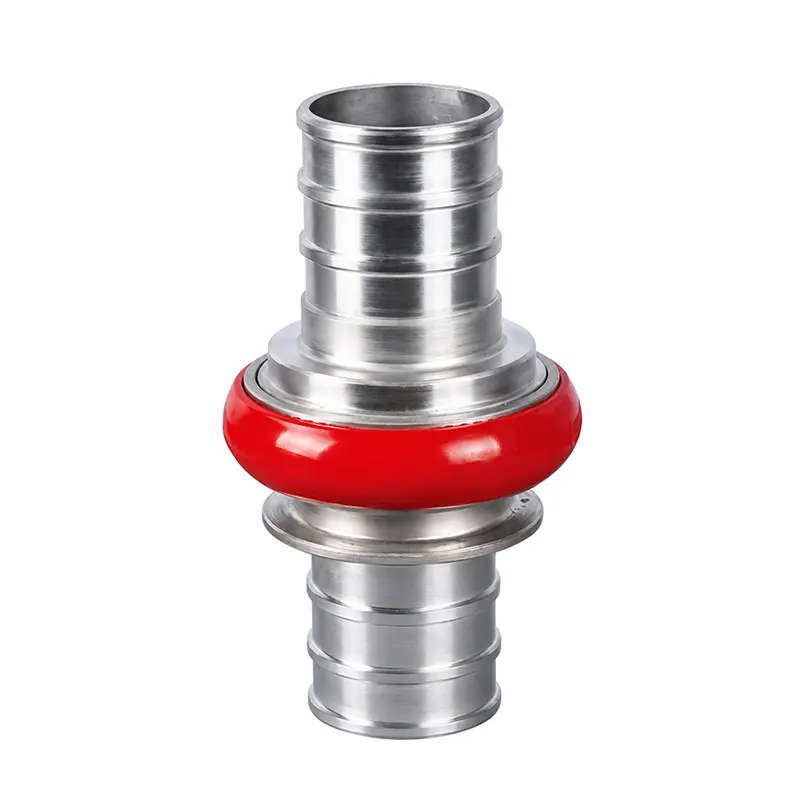

El acoplamiento Machino FUXEON® JIS es un componente de conexión rápida diseñado para conectar mangueras contra incendios, camiones de bomberos, válvulas de aterrizaje, bocas de incendio y boquillas. Utiliza un control deslizante interno y una estructura de bloqueo de ranura para proporcionar una conexión rápida sin las múltiples rotaciones requeridas por las interfaces roscadas convencionales.

    ElAcoplamiento de máquina JISSe suministra comúnmente en tamaños DN40, DN50 y DN65, con tamaños adicionales disponibles según los requisitos del proyecto. Su conexión tipo push permite a los operadores conectarse y desconectarsemangueras contra incendiosrápidamente, lo cual es particularmente útil durante las operaciones de extinción de incendios donde el tiempo de conexión es crítico.

    Los productos FUXEON® se fabrican bajo sistemas de gestión certificados que incluyen GB/T 19001-2016 / ISO 9001:2015, GB/T 24001-2016 / ISO 14001:2015, GB/T 45001-2020 / ISO 45001:2018 y GB/T 27922-2011.Ver nuestras certificaciones.

    Estructura y mecanismo de conexión

    El acoplamiento de manguera contra incendios de máquina utiliza un resorte interno de precisión para empujar un control deslizante dentro de la ranura de acoplamiento después de conectar los componentes macho y hembra. Esta estructura de bloqueo mecánico asegura la junta durante el funcionamiento, mientras que un anillo de sellado de goma de primera calidad proporciona un sello a prueba de fugas entre los componentes conectados.

    1

    Insertar extremo macho

    El operador inserta el extremo macho en la conexión hembra correspondiente (como unaboca de incendiooboquilla de fuego) hasta que el mecanismo de bloqueo encaje firmemente.

    2

    Bloqueo y sellado automáticos

    El control deslizante interno con resorte se bloquea en la ranura. La estructura antideslizante de varias etapas mantiene un acoplamiento adecuado y el anillo de goma garantiza un sellado hermético.

    3

    Desconexión Rápida

    Para desconectar, simplemente presione el mecanismo de anillo en el lado macho para retraer el control deslizante interno. La conexión se separa instantáneamente sin rotar ninguna interfaz roscada.

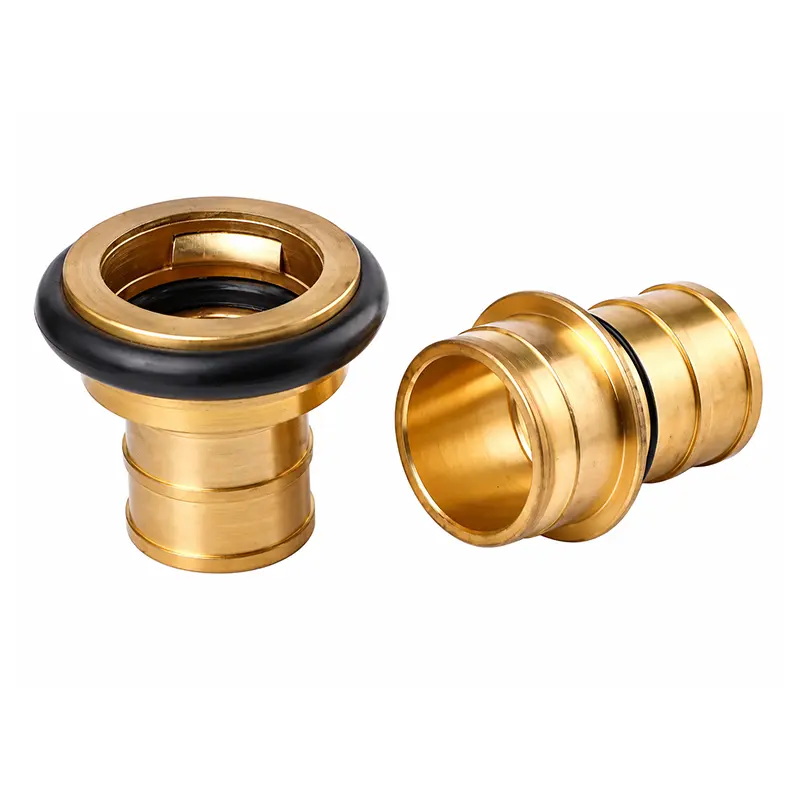

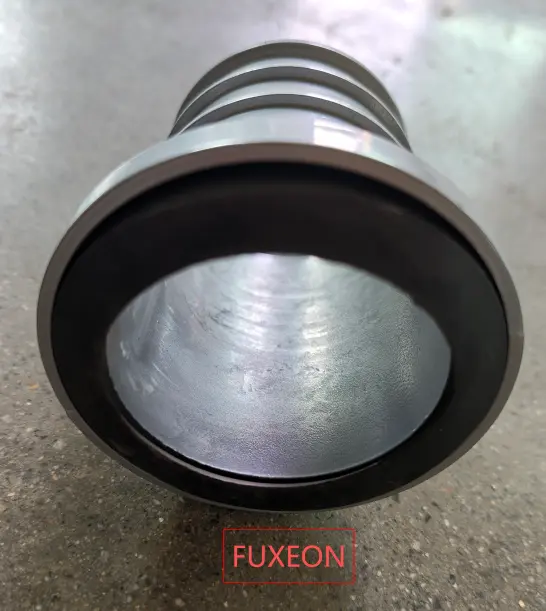

    JIS Machino Coupling Structure

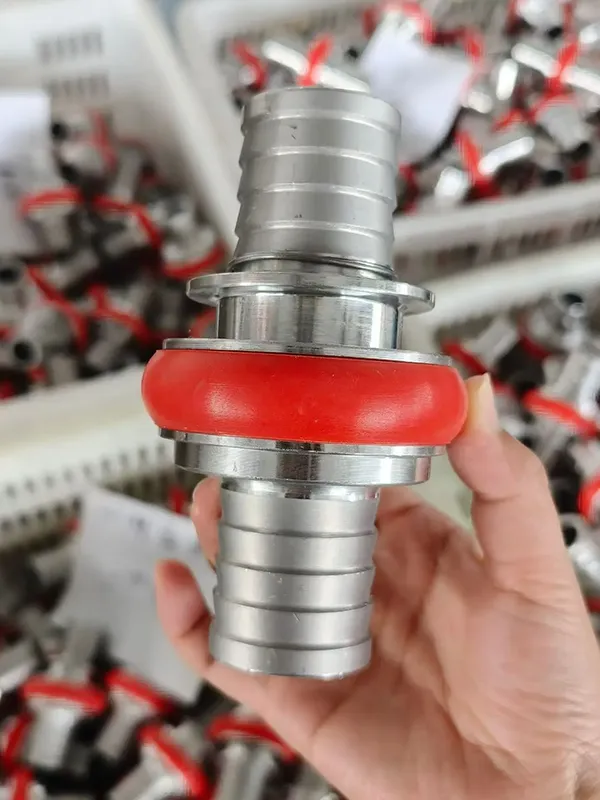

    Machino Coupling Quick Connection


    Datos técnicos

    Parámetro Especificación
    Estándar JIS B 9911
    Tamaño 1 1/2", 2", 2,5", 3"; otros tamaños disponibles bajo petición
    Tamaños nominales comunes DN40, DN50, DN65
    Presión de trabajo 16 barras
    Medio de trabajo Agua, mezcla de espuma
    Material Latón, Aluminio, Acero inoxidable
    Anillo de sellado Goma
    Método de fundición Fundición a presión, fundición por gravedad, forja
    Tratamiento superficial Rectificado vibratorio, anodizado
    Tipo de conexión Conexión rápida tipo empuje

    Guía de selección de materiales

    El acoplamiento Machino FUXEON® JIS está disponible en latón, aluminio y acero inoxidable. La selección del material afecta el peso del conector, la resistencia mecánica, la resistencia a la corrosión, el entorno de servicio y el costo de adquisición.

    Latón
    • Densidad típica~8,4–8,7 g/cm³
    • Resistencia a la tracción~300–550 MPa
    • PesoPesado
    • Res. Corrosión.Bien
    • CostoMedio-alto
    • Solicitudextinción de incendios generales
    Aleación de aluminio
    • Densidad típica~2,7–2,8 g/cm³
    • Resistencia a la tracción~150–310 MPa
    • PesoLigero
    • Res. Corrosión.Bien
    • CostoMedio
    • SolicitudEquipo portátil
    Acero inoxidable
    • Densidad típica~7,9–8,0 g/cm³
    • Resistencia a la tracción~500–600 MPa
    • PesoPesado
    • Res. Corrosión.Excelente
    • CostoAlto
    • SolicitudAmbientes corrosivos

    Verificación de fabricación y calidad

    FUXEON® opera su propia planta de fabricación de conectores para mangueras contra incendios, lo que permite ajustar los programas de producción según los requisitos del pedido sin depender de agentes o distribuidores. El proceso de fabricación admite la fundición a presión, la fundición por gravedad y el forjado, lo que permite producir diferentes materiales, tamaños y configuraciones estructurales según los requisitos de la aplicación.

    Las paredes internas de los conectores para mangueras contra incendios FUXEON® se procesan para proporcionar una superficie interna lisa. Un acabado superficial adecuado ayuda a reducir las áreas rugosas que pueden retener contaminantes o crear puntos de corrosión localizados. Para proyectos personalizados, FUXEON® admite servicios OEM/ODM para tamaños especiales y estructuras no estándar de acuerdo con los dibujos del cliente o los requisitos técnicos.

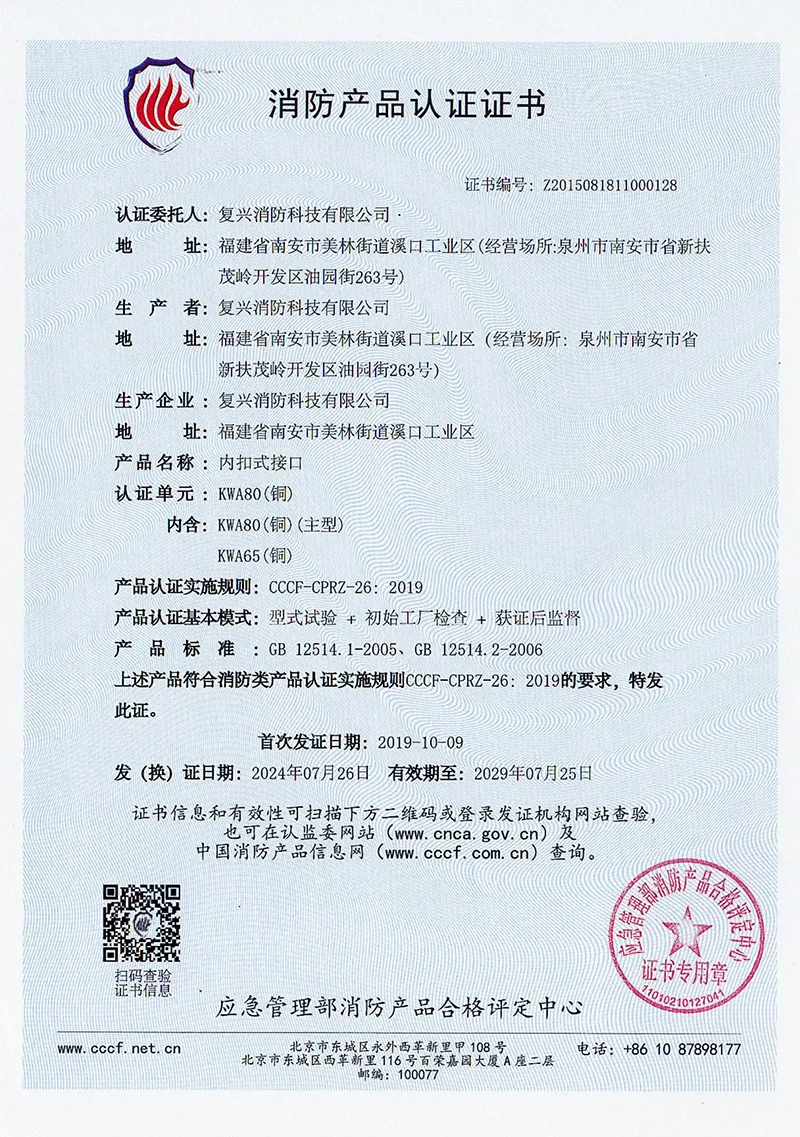

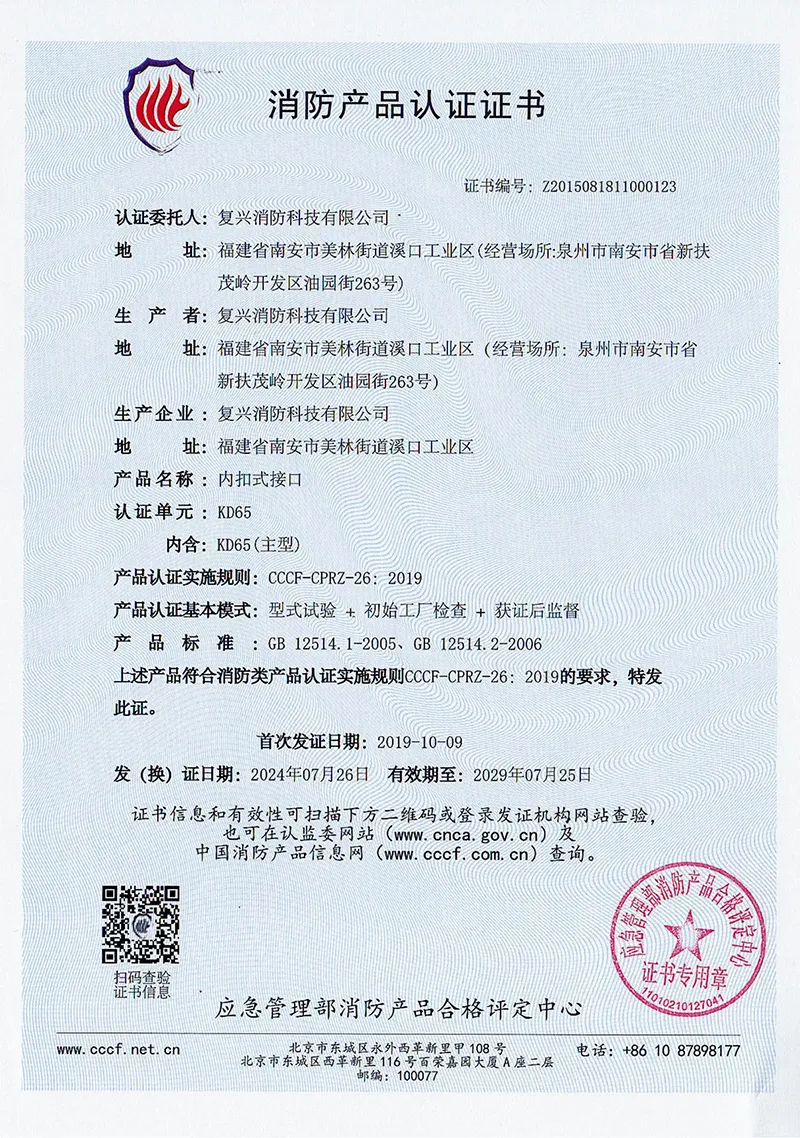

    FUXEON®Acoplamientos de manguera contra incendiosHan sido certificados por el Ministerio de Gestión de Emergencias de China y se han sometido a pruebas que cubren el rendimiento mecánico, el rendimiento del sellado, la confiabilidad de la conexión y la durabilidad del material.

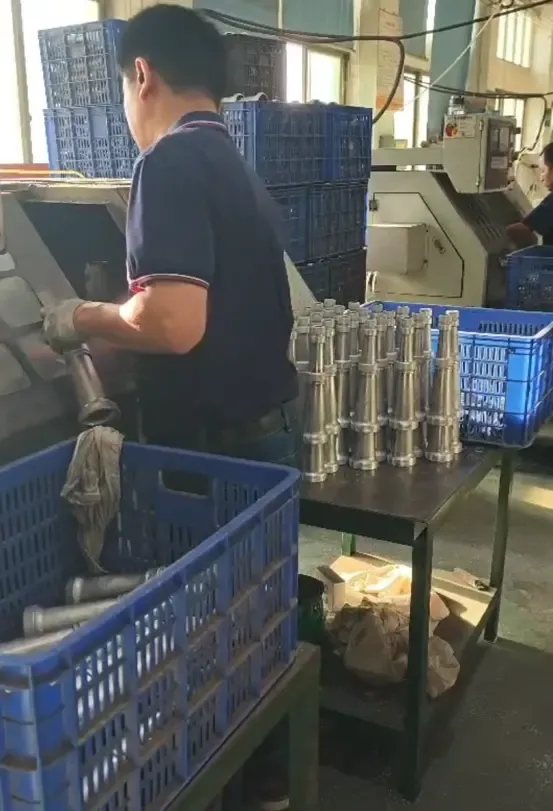

    JIS Machino Coupling Production Machino Coupling Manufacturing

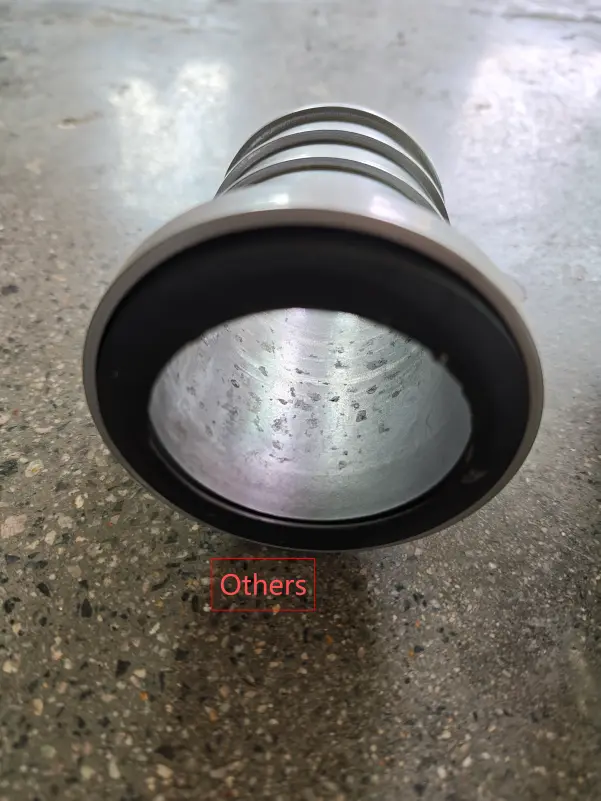

    JIS Machino Coupling Quality Test Fire Hose Coupling Inspection

    Aplicaciones

    El acoplamiento JIS Machino puede conectar mangueras contra incendios con bocas de incendio, válvulas de aterrizaje, camiones de bomberos y boquillas compatibles. Su estructura de conexión rápida es adecuada para sistemas de extinción de incendios donde es necesario conectar o reemplazar mangueras de manera eficiente. El acoplamiento también se puede utilizar en riego agrícola, sitios de construcción y aplicaciones de seguridad marítima donde se requieren conexiones de manguera compatibles y una operación manual rápida.

    JIS Machino Coupling Application

    Preguntas frecuentes

    ¿Qué es un acoplamiento Machino?

    Un acoplamiento Machino es un conector de manguera de conexión rápida que se usa comúnmente en la extinción de incendios y otras aplicaciones de transferencia de fluidos. Utiliza una estructura de bloqueo mecánico en lugar de depender únicamente de una conexión roscada.

    ¿Cómo se conecta y desconecta?

    El extremo macho se inserta en la conexión hembra correspondiente, lo que permite que el control deslizante interno con resorte se enganche con la ranura. Para desconectar, presione el mecanismo de anillo en el lado macho para liberar el control deslizante, luego separe los componentes.

    ¿Qué tamaños y materiales están disponibles?

    Los tamaños nominales comunes incluyen DN40, DN50 y DN65 (1 1/2" a 3"), con otros tamaños disponibles a pedido. Ofrecemos opciones de latón, aluminio y acero inoxidable según el entorno de trabajo.

    ¿Se puede personalizar para mi proyecto?

    Sí. FUXEON® admite la personalización OEM/ODM para tamaños especiales y estructuras irregulares. Puede proporcionar dibujos, dimensiones, requisitos de materiales o información de aplicación para que nuestro equipo de ingeniería los evalúe.

    ¿El acoplamiento Machino es compatible con mezclas de espuma?

    Sí. El anillo de sellado de goma estándar y los materiales internos son compatibles con mezclas de agua y espuma. Esto lo hace muy adecuado para sistemas de extinción de incendios a base de espuma.

    ¿Cuál es la presión de trabajo estándar?

    La presión de trabajo estándar de nuestro acoplamiento JIS Machino es de 16 bar (1,6 MPa). Asegúrese de que la presión nominal de sus mangueras y del equipo conectado coincida con esta especificación.

    ¿Cómo se previenen las fugas?

    Utilizamos juntas tóricas de goma de alta calidad y resistentes al desgaste. El control deslizante interno con resorte garantiza un bloqueo mecánico uniforme, evitando que el acoplamiento se mueva o se afloje bajo alta presión.

    ¿Cómo mantener el acoplamiento para evitar fugas?

    Inspeccione periódicamente el anillo de sellado de goma en busca de desgaste o grietas y reemplácelo si es necesario. Mantenga el mecanismo de bloqueo interno libre de arena, suciedad y escombros. La aplicación de una pequeña cantidad de grasa de silicona puede prolongar la vida útil del sello.

    ¿Cuál es la diferencia entre los acoplamientos Machino y Storz?

    Los acoplamientos Machino utilizan una conexión tipo empuje con un mecanismo de bloqueo interno, que es rápido y se puede operar fácilmente. Los acoplamientos Storz se basan en un diseño de bloqueo simétrico con dientes de garra. La elección depende de las normas locales de extinción de incendios y del equipo existente.

    ¿Cuál es el plazo de entrega y la cantidad mínima de pedido?

    Para los tamaños estándar (DN40, DN50, DN65), los pedidos de lotes pequeños normalmente se producen en un plazo de 15 días. Nuestro MOQ es flexible, a partir de 1 pieza para evaluación de muestra. Para solicitudes de OEM/ODM, los plazos de entrega dependen de los detalles de personalización.
