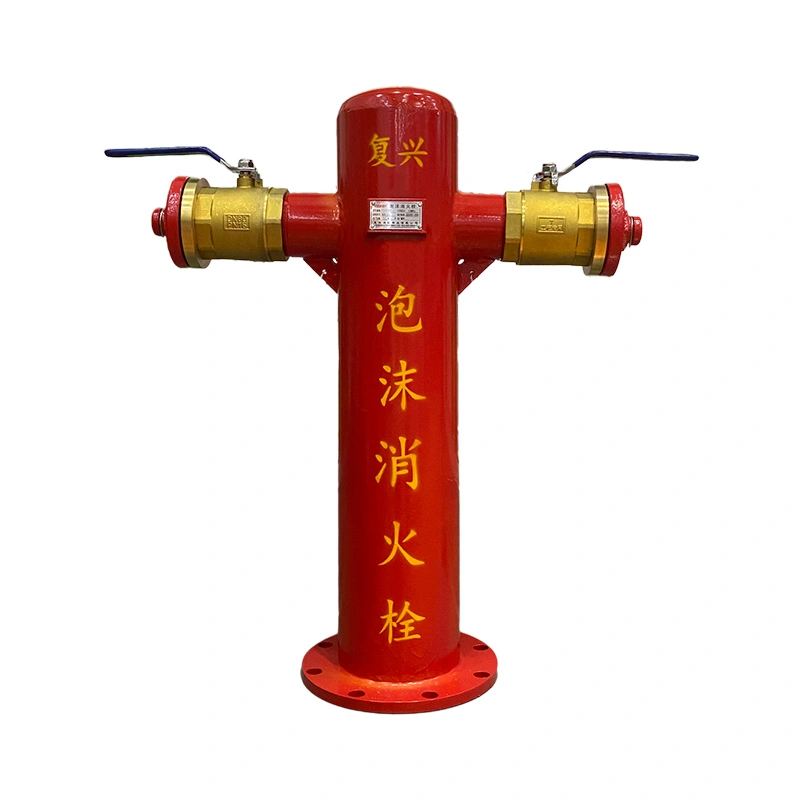

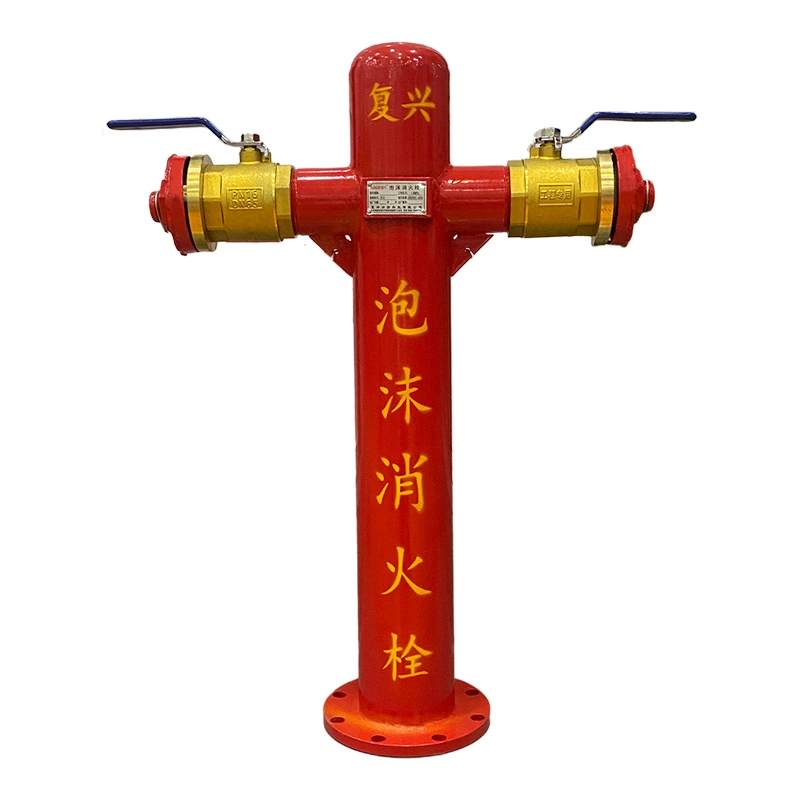

Boca de incendio de espuma

La boca de incendios de espuma se compone principalmente de bridas, un cilindro, válvulas de bola y roscas para tuberías contra incendios. FUXEON® mejora la estructura tradicional mediante el uso de una placa de válvula inferior para sellar. La presión del medio puede contribuir a la fuerza de sellado, ayudando a mantener el rendimiento del sellado durante la operación presurizada.

Diseño de salida

Puertos de descarga duales

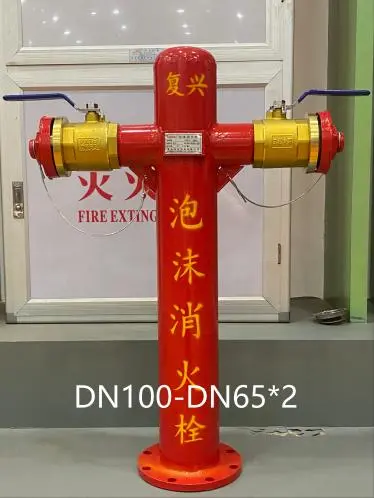

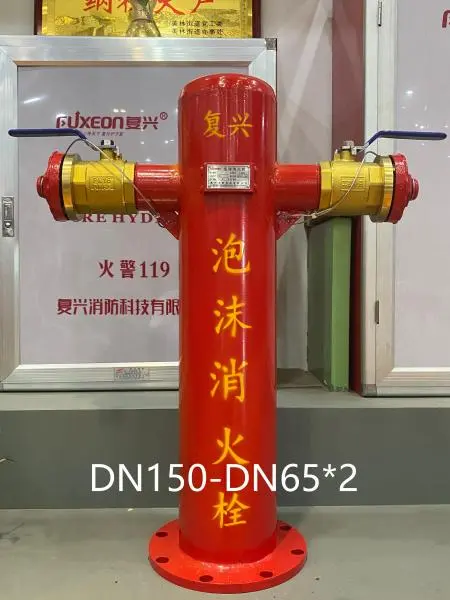

El hidrante de espuma FUXEON® tiene dos puertos de descarga DN65 o DN80, y cada salida está controlada por una válvula de bola de latón individual. Las salidas se pueden conectar a mangueras contra incendios compatibles y a equipos de descarga de espuma posteriores.

Cuando solo se requiere una salida, se puede cerrar la válvula de bola en la salida no utilizada. Esto evita fugas de solución de espuma y ayuda a mantener el flujo y la presión requeridos en la salida de operación.

Estructura de sellado

La placa de válvula inferior proporciona la función principal de sellado dentro del hidrante. La presión media contribuye a la fuerza de sellado, proporcionando una estructura simple para el suministro de solución de espuma presurizada.

Datos técnicos

Especificaciones principales

Las configuraciones disponibles cubren conexiones de entrada DN100 y DN150 con salidas de descarga DN65 o DN80. Se debe seleccionar el modelo apropiado según el diámetro de la tubería, el equipo contra incendios conectado, el caudal requerido y el diseño del sistema.

Conexión del equipo

Equipos de manguera y espuma

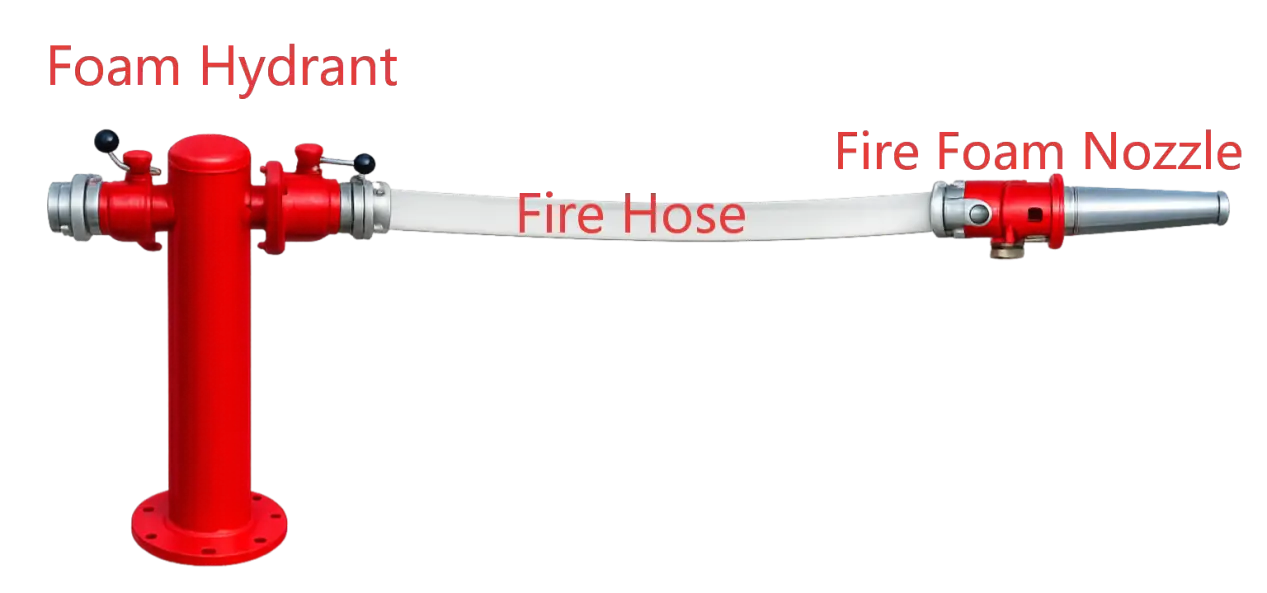

El hidrante contra incendios proporciona dos salidas DN65 o DN80 para conectar mangueras contra incendios compatibles. Se puede conectar una manguera a una pistola de espuma para la descarga manual de espuma, o conectarla a través de un conjunto de manguera o tubería adecuada a un monitor de espuma de acuerdo con el diseño del sistema.

El tamaño de la conexión y el acoplamiento deben coincidir con la pistola de espuma, el monitor de espuma, la manguera y la presión de funcionamiento seleccionados. Cuando se usa solo una salida, la segunda válvula de bola se puede cerrar para evitar fugas de solución de espuma y mantener el flujo y la presión requeridos en la salida operativa.

Material e Identificación

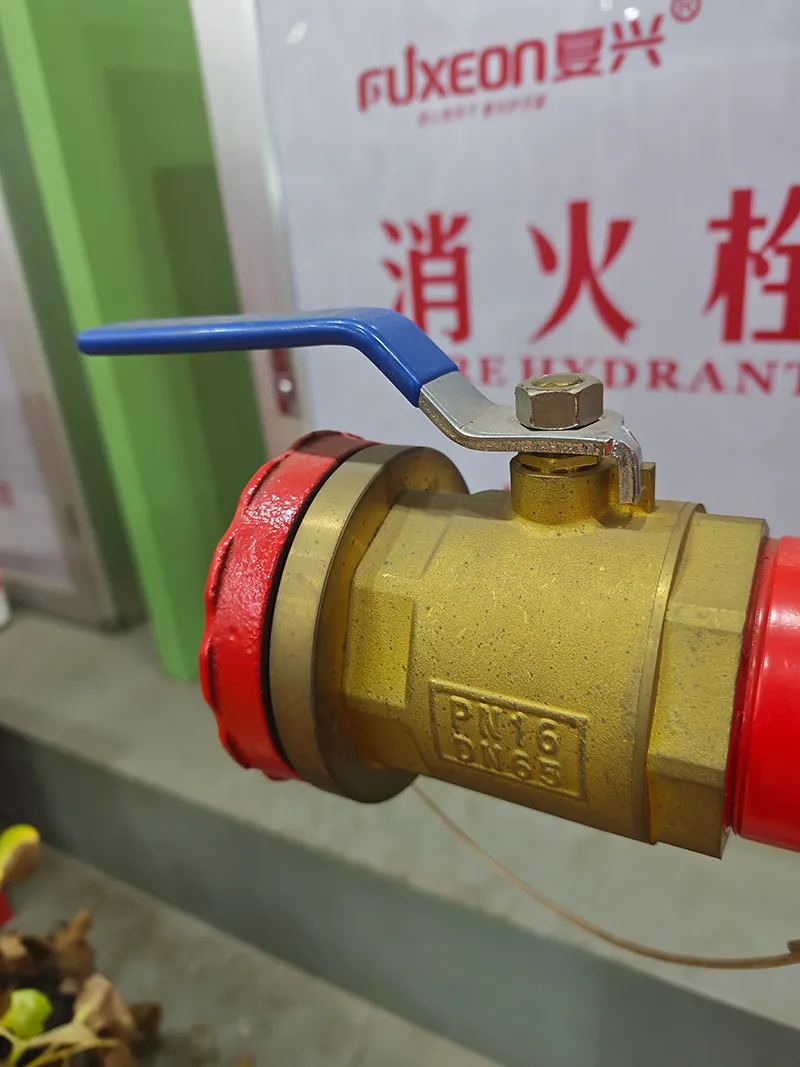

Válvula de bola de latón

FUXEON® utiliza válvulas de bola de latón como controles de conexión de manguera. El latón proporciona resistencia a la corrosión y resistencia mecánica al entorno operativo y permite que cada puerto de descarga funcione de forma independiente.

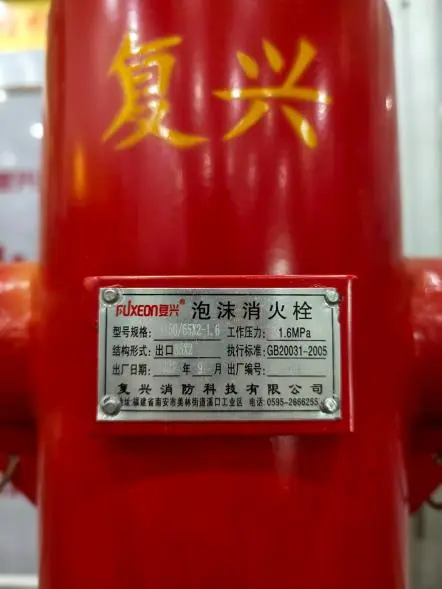

Etiqueta del producto

Cada hidrante producido por FUXEON® tiene una etiqueta de identificación de producto dedicada que contiene información de producción. La etiqueta permite a los usuarios identificar la fecha de producción y los estándares aplicables del producto, lo que respalda la trazabilidad durante la instalación y el mantenimiento.

Instalación

Disposición del oleoducto

En un sistema de espuma, se deben utilizar tanques fijos de almacenamiento de espuma de acuerdo con el diseño del sistema. Las bocas de incendio de espuma deben disponerse uniformemente a lo largo del borde exterior del terraplén de prevención de incendios, y el espacio entre las bocas de incendio de espuma no debe exceder los 60 metros de acuerdo con los requisitos de instalación previstos.

El diseño final debe considerar el área protegida, la disposición de las tuberías de espuma, el acceso a las mangueras, los requisitos de la operación de extinción de incendios y las normas de protección contra incendios aplicables.

Método de funcionamiento

Durante la extinción de incendios, la manguera se conecta al puerto de descarga requerido y se abre la válvula de bola de latón correspondiente para liberar la mezcla de espuma.

Si solo se requiere una salida, la válvula de la otra salida debe permanecer cerrada. Esto ayuda a evitar la descarga innecesaria de solución de espuma y mantiene el flujo disponible a través de la salida operativa.

Aplicaciones

Protección contra incendios industriales

El hidrante contra incendios está diseñado para sistemas de extinción de incendios a base de espuma donde la solución de espuma debe entregarse desde una tubería fija hasta un equipo de descarga fijo o conectado a una manguera.

Las aplicaciones típicas incluyen empresas petroquímicas, refinerías de petróleo, instalaciones de almacenamiento de petróleo, hangares de aviones y otras áreas industriales donde la protección contra incendios de líquidos inflamables requiere sistemas de extinción de espuma.

Control de calidad

Pruebas de productos

Los productos FUXEON® se prueban para verificar su calidad y rendimiento operativo antes del suministro. El hidrante contra incendios cuenta con configuraciones de entrada y salida definidas y una etiqueta de identificación dedicada para respaldar la selección y trazabilidad del producto.

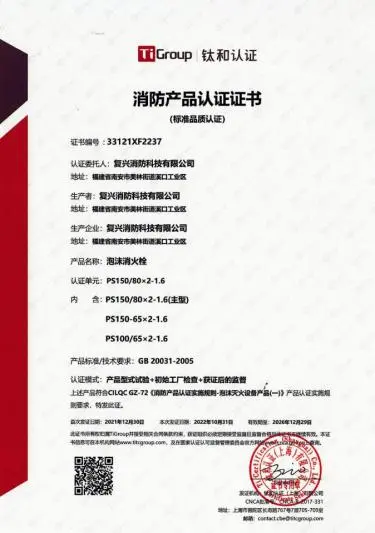

Los productos cuentan con certificados emitidos por una institución de pruebas externa del Grupo TI, que proporciona documentación de respaldo para la verificación de la calidad del producto.

Sistemas de Gestión

FUXEON® opera bajo sistemas de gestión certificados que incluyen GB/T 19001-2016 / ISO 9001:2015, GB/T 24001-2016 / ISO 14001:2015, GB/T 45001-2020 / ISO 45001:2018 y GB/T 27922-2011.

Guía de selección

Tamaño de conexión

El tamaño de entrada debe coincidir con la tubería de mezcla de espuma, mientras que el tamaño de salida debe corresponder con la manguera contra incendios o el equipo de descarga de espuma conectado. FUXEON® proporciona configuraciones de entrada DN100 y DN150 con opciones de salida DN65 o DN80.

Operación de salida

Las dos salidas permiten diferentes configuraciones de extinción de incendios. Ambos se pueden usar cuando el diseño del sistema requiere descarga simultánea, mientras que una salida puede permanecer cerrada cuando solo se está operando una única manguera o dispositivo de descarga.

Preguntas frecuentes

¿Cuál es su función principal?

El hidrante de espuma se instala en la tubería de mezcla de espuma y proporciona una solución de espuma a los equipos de extinción de incendios conectados, como mangueras, pistolas de espuma o monitores de espuma.

¿A qué equipo se puede conectar?

Las salidas se pueden conectar a mangueras contra incendios compatibles. Estas mangueras se pueden conectar luego a una pistola de espuma para operación manual o a un monitor de espuma a través de un conjunto de conexión adecuado.

¿Se puede utilizar solo una salida?

Sí. Cuando solo se requiere una salida, la válvula de bola de la salida no utilizada se puede cerrar para evitar fugas de solución de espuma y ayudar a mantener el flujo y la presión requeridos.

¿Cuál es la presión nominal?

Los modelos PS100-65×2, PS150-65×2 y PS150-80×2 listados tienen una presión nominal de 1,6 MPa.

¿Cuáles son los tamaños de entrada disponibles?

Los modelos enumerados utilizan conexiones de entrada DN100 o DN150, con salidas de descarga dual DN65 o DN80.

¿Cuál es el espacio máximo entre hidrantes?

De acuerdo con los requisitos de instalación proporcionados, las bocas de incendio de espuma deben disponerse uniformemente a lo largo del borde exterior del terraplén de prevención de incendios y el espacio no debe exceder los 60 metros. La disposición final debe seguir las normas aplicables de diseño del proyecto y protección contra incendios.

¿Es rastreable el producto?

Sí. Los productos FUXEON® cuentan con etiquetas de identificación dedicadas que contienen información de producción, incluida la fecha de producción y los estándares aplicables.
