Por qué los rociadores verticales siguen siendo importantes en los sistemas de protección contra incendios confiables

Los sistemas de rociadores automáticos están diseñados según un principio simple: detectar un incendio en desarrollo a través del calor y descargar agua en el área protegida lo antes posible. Si bien el cabezal del rociador es un componente relativamente pequeño, su orientación de instalación, respuesta térmica, características de descarga, tamaño de la conexión y certificación pueden afectar directamente el rendimiento general del sistema de protección contra incendios.

Entre las diferentes configuraciones de rociadores disponibles para instalaciones comerciales, industriales y de almacenamiento, los rociadores verticales siguen siendo una opción importante cuando la disposición de las tuberías, la estructura del techo y el entorno de instalación requieren que el rociador se coloque encima de la tubería con el deflector hacia arriba. NFPA 13 define un rociador vertical de acuerdo con esta disposición de descarga hacia arriba y proporciona requisitos específicos para la selección, posicionamiento y espaciado de rociadores verticales estándar.

Por lo tanto, para los contratistas, distribuidores de protección contra incendios, diseñadores de sistemas y compradores de equipos de construcción, seleccionar un rociador vertical debería implicar algo más que verificar la rosca de conexión y el precio. Las características de respuesta, el factor K, la clasificación de temperatura, el material, el acabado, los requisitos de aprobación, las condiciones de instalación y la compatibilidad con el sistema de rociadores completo merecen atención.

¿Qué diferencia a un aspersor vertical?

Diseñado para instalación ascendente

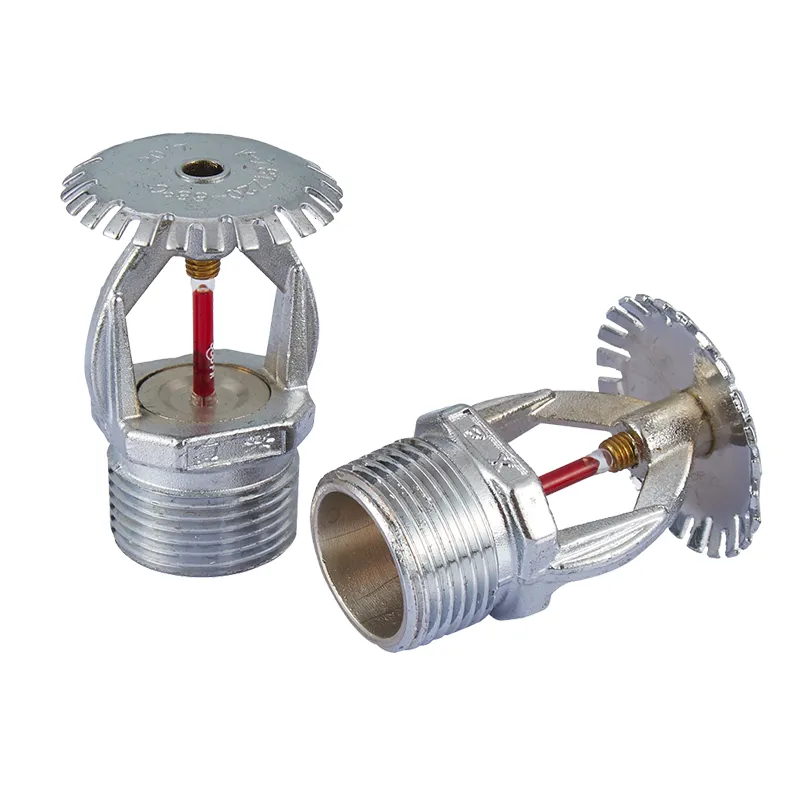

Un rociador vertical está diseñado para instalarse de modo que el agua se descargue hacia arriba contra el deflector antes de distribuirse por el área protegida. Esta configuración es diferente de los rociadores colgantes, que se instalan debajo de la tubería con el deflector colocado debajo.

La orientación de la instalación afecta la forma en que el rociador interactúa con el techo circundante, la estructura del techo, las tuberías y otros componentes del edificio. En consecuencia, el tipo de rociador debe seleccionarse como parte del diseño hidráulico y de distribución general en lugar de tratarse como un componente intercambiable.

Las condiciones de instalación influyen en la selección del rociador

Los rociadores verticales pueden ser particularmente útiles en áreas donde se prefieren las tuberías expuestas o donde la configuración del edificio hace que sea práctico un rociador orientado hacia arriba. Las instalaciones industriales, almacenes, áreas de servicios públicos, estructuras de estacionamiento y otros entornos de tuberías expuestas pueden requerir este tipo de configuración según el diseño del sistema.

NFPA 13 incluye requisitos de instalación separados para rociadores rociadores colgantes, verticales y de pared estándar, incluidas reglas relativas a la ubicación, el espaciado, el área de protección y las obstrucciones.

Parámetros básicos que los compradores deben evaluar

Los parámetros exactos siempre deben extraerse de la documentación técnica y del listado de homologaciones del modelo de aspersor seleccionado. Para proyectos comerciales de protección contra incendios, los compradores deben evitar asumir que dos rociadores con apariencia similar tienen características hidráulicas o térmicas idénticas.

Por qué el factor K es importante en la selección de aspersores

El flujo y la presión están conectados

El factor K es un parámetro hidráulico importante porque la descarga del rociador está relacionada con el factor K y la presión de funcionamiento. Un factor K más alto puede permitir un mayor flujo de agua a una presión determinada, pero esto no significa que un aspersor con un factor K más alto sea automáticamente mejor para cada aplicación.

El factor K del rociador debe seleccionarse según el cálculo hidráulico, la clasificación de peligro, la densidad de diseño requerida, el suministro de agua disponible y otros parámetros del sistema.

El diseño del sistema viene antes que la selección del producto

Por esta razón, los ingenieros del proyecto deben determinar primero las características requeridas de descarga de agua y luego seleccionar un rociador con un factor K compatible y listado. Este enfoque ayuda a prevenir situaciones en las que un rociador es físicamente compatible con la tubería pero hidráulicamente inadecuado para el proyecto.

La respuesta térmica determina cuándo se activa el aspersor

Elementos sensibles al calor

A diferencia de los equipos contra incendios operados manualmente, un rociador automático está diseñado para responder cuando su elemento sensible al calor alcanza su temperatura de funcionamiento especificada. El elemento térmico puede utilizar una bombilla de vidrio u otro mecanismo listado, según el diseño del rociador.

FUXEON® afirma que sus productos de rociadores contra incendios utilizan bombillas de vidrio termosensibles y están diseñados para activarse automáticamente cuando se alcanza la temperatura preestablecida. La empresa también identifica las bombillas de vidrio alemanas JOB entre los componentes utilizados en su gama de aspersores.

La clasificación de temperatura debe coincidir con el medio ambiente

La clasificación de temperatura debe seleccionarse de acuerdo con las condiciones ambientales alrededor del rociador. Si se instala un rociador cerca de equipos que producen calor, calentadores, accesorios de iluminación u otras fuentes de temperatura elevada, el diseñador debe tener en cuenta estas condiciones al seleccionar la clasificación de temperatura adecuada.

Elegir una clasificación de temperatura simplemente porque se usa comúnmente puede crear una instalación inadecuada. La clasificación correcta debe basarse en el entorno real y la norma de protección contra incendios aplicable.

Por qué es importante el control de obstrucciones para los aspersores verticales

La distribución de agua requiere autorización adecuada

Un rociador no puede proporcionar el patrón de distribución previsto si vigas, tuberías, conductos, miembros estructurales, estantes de almacenamiento u otros obstáculos interfieren significativamente con la descarga.

NFPA 13 contiene requisitos específicos para la colocación de rociadores rociadores verticales y colgantes estándar en relación con las obstrucciones. La distancia aplicable depende de las dimensiones y la ubicación de la obstrucción y de la disposición de los rociadores.

Los diseños del almacén requieren especial atención

Las instalaciones de almacenamiento pueden presentar condiciones de obstrucción más complejas porque los estantes, los productos almacenados, las estructuras del techo, los sistemas de iluminación y los servicios mecánicos pueden afectar la ubicación de los rociadores.

Para tales aplicaciones, la disposición de los rociadores debería desarrollarse junto con la disposición de almacenamiento y la clasificación de peligros. El rociador por sí solo no puede compensar una disposición inadecuada del sistema.

Aplicaciones en las que se pueden considerar los aspersores verticales

Almacenes e instalaciones de almacenamiento

Los almacenes utilizan con frecuencia tuberías expuestas para rociadores contra incendios, lo que hace que las configuraciones verticales sean una opción práctica en diseños de sistemas apropiados. Sin embargo, la selección de rociadores debe tener en cuenta la altura de almacenamiento, la clasificación de los productos, la disposición de los estantes, la construcción del techo y los requisitos hidráulicos.

Naves Industriales

Las plantas de fabricación y los edificios industriales pueden contener grandes áreas abiertas, tuberías expuestas, maquinaria, materiales combustibles y diferentes configuraciones de techos. Los rociadores verticales se pueden incorporar a sistemas de rociadores automáticos adecuados cuando se cumplan los requisitos de instalación y aplicación enumerados.

Áreas comerciales y de servicios públicos

Los edificios comerciales, salas de máquinas, áreas de servicio, estacionamientos y otros lugares con tuberías expuestas también pueden usar configuraciones de rociadores verticales según el diseño de protección contra incendios aplicable.

La aplicación final siempre debe ser determinada por el ingeniero de protección contra incendios y los requisitos locales aplicables, en lugar de solo por la orientación de los rociadores.

El material y el acabado de la superficie afectan la confiabilidad a largo plazo

Construcción de latón

El latón se utiliza comúnmente para los cuerpos de los rociadores porque proporciona una combinación de resistencia mecánica, maquinabilidad y resistencia a la corrosión adecuada para muchos entornos interiores de protección contra incendios.

FUXEON® describe su gama de rociadores contra incendios como fabricados en latón y afirma que hay acabados cromados disponibles para resistencia a la corrosión y una larga vida útil.

Se deben considerar las condiciones ambientales

Los rociadores instalados en ambientes húmedos, corrosivos, polvorientos o químicamente agresivos pueden requerir un acabado adecuado o una construcción de rociadores especializada. Por lo tanto, los compradores deben proporcionar al proveedor información sobre el entorno de instalación antes de elegir la configuración final.

No se debe asumir automáticamente que un rociador estándar diseñado para un ambiente interior normal es adecuado para todas las aplicaciones industriales o exteriores.

La certificación es una consideración clave en las adquisiciones

Por qué son importantes las aprobaciones

Los componentes de protección contra incendios son productos críticos para la seguridad. Muchos proyectos comerciales requieren que los rociadores cuenten con aprobaciones o certificaciones específicas antes de que puedan ser aceptados por el propietario del proyecto, el consultor, la aseguradora o la autoridad competente.

FUXEON® identifica UL y FM entre las certificaciones disponibles en toda su gama de productos de rociadores contra incendios, junto con otras certificaciones de empresas y productos, incluidas CCCF, ISO 9001, CE, EAC y LPCB. Se debe verificar la aprobación exacta para el modelo de rociador específico que se compra.

No trate las certificaciones como intercambiables

Para adquisiciones internacionales, es importante confirmar el número de modelo exacto, el alcance de la aprobación, el factor K nominal, la clasificación de temperatura, la orientación y el listado aplicable. La certificación de un modelo de rociador no significa necesariamente que todos los modelos de la gama de productos del fabricante tengan la misma aprobación.

Lo que los compradores deben confirmar antes de realizar un pedido

Proporcione la información completa de la solicitud

Al solicitar una cotización, los compradores profesionales deben proporcionar la aplicación prevista, el tipo de edificio, la clasificación de peligro cuando esté disponible, los requisitos de conexión de tuberías, el requisito del factor K, la temperatura nominal, la certificación requerida, la cantidad y el mercado de destino.

Esta información permite al proveedor recomendar un modelo basado en los requisitos reales del proyecto en lugar de simplemente coincidir con un nombre de producto genérico.

Confirmar documentos técnicos antes del envío

Para proyectos grandes, los compradores deben solicitar la hoja de datos relevante, instrucciones de instalación, información de aprobación, dibujos dimensionales e identificación del producto antes de finalizar la adquisición.

La documentación es particularmente importante cuando el rociador se envía a un consultor, autoridad de bomberos, aseguradora o proceso de aprobación de proyecto.

Proteja los rociadores durante el almacenamiento y la instalación

Los cabezales de rociadores deben protegerse contra daños mecánicos durante el transporte, almacenamiento e instalación. El elemento sensible al calor es un componente crítico, por lo que una manipulación inadecuada puede afectar potencialmente el rendimiento del rociador.

La instalación debe seguir las instrucciones del fabricante y la norma de protección contra incendios aplicable. NFPA 13 requiere específicamente que los rociadores verticales y colgantes estándar se seleccionen, coloquen y espacien de acuerdo con los requisitos de instalación aplicables.

Enfoque de FUXEON® para la fabricación de rociadores contra incendios

FUXEON®es un fabricante de equipos de protección contra incendios con sede en Nan'an, Fujian, China. La empresa afirma que opera bases de producción que cubren más de 20.000 metros cuadrados y fabrica productos de protección contra incendios, incluidas válvulas de alarma, rociadores contra incendios, bocas de incendio, mangueras contra incendios y carretes de manguera.

Su gama de productos de rociadores incluye configuraciones verticales, colgantes, de pared lateral y ocultas, con diferentes opciones de caudal destinadas a diferentes requisitos de instalación. FUXEON® también afirma que los productos de rociadores terminados se someten a pruebas de presión antes de salir de fábrica.

Para los distribuidores internacionales y contratistas de protección contra incendios, esta cartera de productos más amplia puede resultar útil porque los sistemas de rociadores a menudo requieren múltiples tipos de componentes dentro del mismo proyecto. Sin embargo, cada modelo de rociador aún debe evaluarse en función de los requisitos específicos de diseño y aprobación del proyecto.

La protección contra incendios confiable comienza con la combinación correcta del sistema

Un rociador vertical es un componente pequeño, pero su rendimiento está estrechamente relacionado con el diseño hidráulico, la orientación de la instalación, la respuesta térmica, el espaciamiento, el control de obstrucciones y la certificación. Elegir un rociador basándose únicamente en las dimensiones o el precio de compra puede generar riesgos innecesarios durante la aprobación e instalación del sistema.

Para los compradores profesionales, un mejor enfoque de adquisición es comenzar con el requisito de protección y luego hacer coincidir el factor K del rociador, la clasificación de temperatura, el tipo de respuesta, la conexión, el material, el acabado y la certificación del sistema.

Con una variedad de configuraciones de rociadores, certificaciones internacionales, opciones de construcción en latón y pruebas de presión en fábrica,FUXEON®proporciona soluciones de rociadores verticales para contratistas, distribuidores y proyectos de protección contra incendios que buscan componentes confiables para sistemas de rociadores automáticos. El modelo final siempre debe seleccionarse e instalarse de acuerdo con la norma de protección contra incendios aplicable, el diseño aprobado y la documentación técnica del fabricante.
