Válvula de retención silenciosa

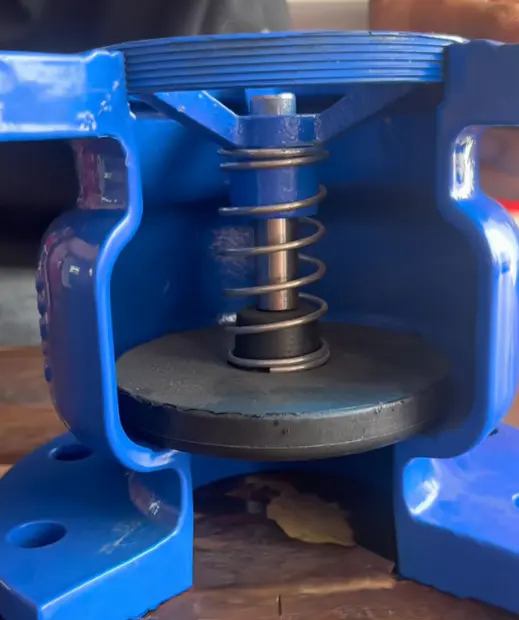

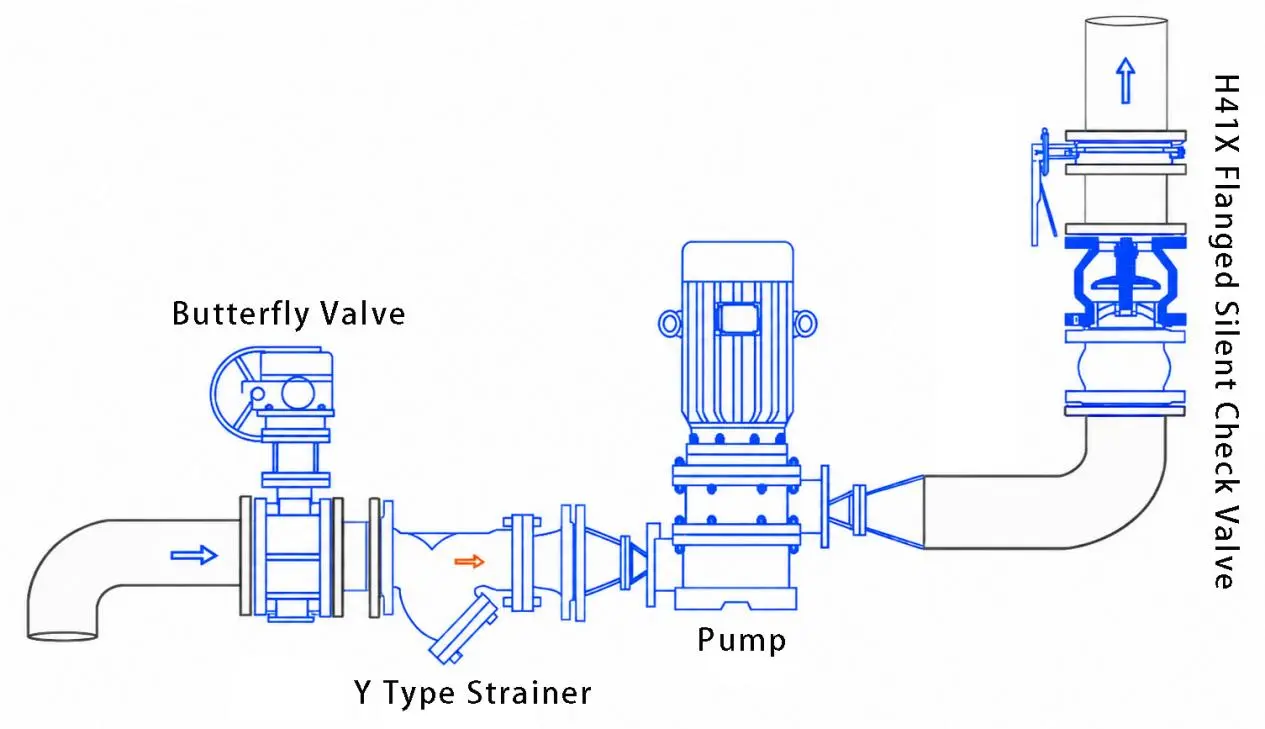

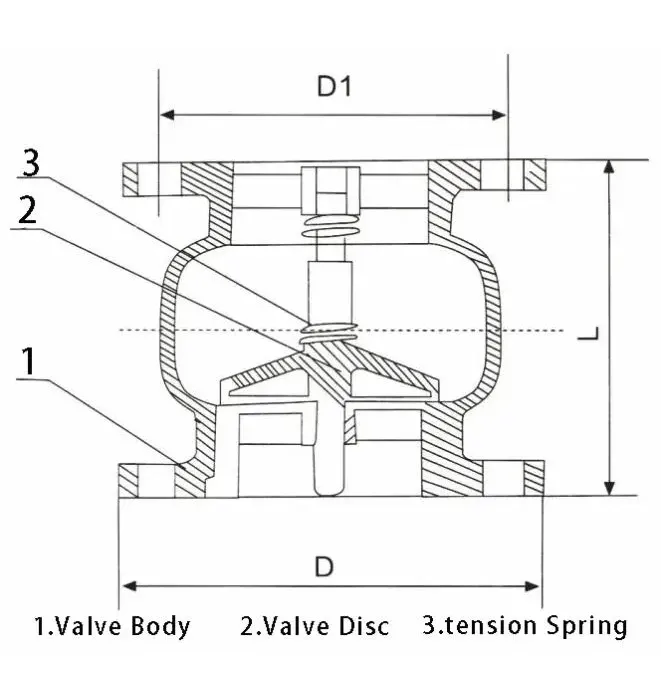

La válvula de retención silenciosa FUXEON®, también conocida como válvula unidireccional, pertenece a la categoría de válvulas de retención de tipo elevador. El producto adopta una estructura optimizada de tipo elevación con reinicio por resorte, compuesta principalmente por cuerpo de válvula, disco de válvula, vástago de válvula, resorte y otros componentes centrales. Se instala convencionalmente en la tubería de salida de la bomba y es adecuado para sistemas de agua y tuberías auxiliares donde la presión excede el umbral del sistema. Este producto supera las deficiencias de las válvulas de retención tradicionales, como el alto ruido y el golpe de ariete. A través de un diseño de cierre de carrera corta, logra una apertura y cierre suaves y sin golpes, y un funcionamiento silencioso, resolviendo por completo problemas operativos comunes como el reflujo de tuberías y la inversión de equipos.

Parámetros técnicos:

La válvula de retención silenciosa es una válvula de retención de tipo elevador, donde el cojinete central se mueve hacia arriba y hacia abajo, por lo que se instalan principalmente verticalmente. Para núcleos de válvulas de doble guía también es posible el montaje horizontal. Sin embargo, para válvulas de gran diámetro, el peso del disco de la válvula puede causar un desgaste unilateral en el manguito guía, afectando gravemente el efecto de sellado. Por lo tanto, se recomienda la instalación vertical para válvulas de gran diámetro.

¿Cuál es el principio de funcionamiento de una válvula de retención silenciosa?

La válvula de retención silenciosa FUXEON® funciona de forma totalmente automática basándose en una presión media y una estructura de reinicio mecánico, sin necesidad de operación manual. Cuando el medio fluye hacia adelante, la presión del fluido abre el disco de la válvula, permitiendo el flujo normal de agua en la tubería. Cuando la bomba se detiene o el medio muestra una tendencia a reflujo, el disco de la válvula se cierra rápidamente bajo la acción combinada de su propia gravedad, la fuerza de retorno del resorte y la presión inversa del medio, bloqueando completamente el canal de reflujo del medio. Esto protege la bomba y el motor contra daños por rotación inversa y también permite un alivio seguro de la presión del contenedor de la tubería, lo que garantiza el funcionamiento estable de todo el sistema de fluidos.

Características principales del producto:

1. Funcionamiento silencioso, eliminando el golpe de ariete

El producto adopta un diseño de carrera de cierre corta, lo que resulta en una velocidad de reflujo medio extremadamente baja en el momento del cierre. El proceso de retorno por resorte es suave y sin impacto mecánico. Suprime y elimina eficazmente el impacto del golpe de ariete y el ruido de vibración en la tubería, asegurando un funcionamiento suave y silencioso, cumpliendo con los requisitos de operación de bajo ruido de tuberías industriales y de construcción de alto estándar.

2. Sellado estable, duradero

El disco de la válvula utiliza una estructura de sello suave de caucho, con el anillo de sellado incrustado completamente dentro del cuerpo de la válvula, lo que reduce significativamente la pérdida del sello causada por la erosión del medio a largo plazo. Se proporciona un manguito lubricante no metálico entre el eje guía y el marco guía, lo que hace que la apertura y el cierre del disco de la válvula sean más suaves y flexibles, eliminando fallas por atascos y atascamientos y mejorando significativamente la estabilidad del producto y la vida útil.

3. Estructura compacta e instalación flexible

La estructura integrada del producto es compacta y ocupa poco espacio, facilitando el montaje de tuberías y su posterior mantenimiento. El núcleo de la válvula adopta una estructura de movimiento de elevación hacia arriba y hacia abajo, lo que admite la instalación vertical como estándar; Los modelos de núcleo de válvula de doble guía de diámetro pequeño y mediano pueden admitir instalación horizontal. Para válvulas de gran diámetro (DN200-DN300), se recomienda la instalación vertical para evitar el desgaste unilateral del manguito guía debido al propio peso del disco de la válvula, asegurando un rendimiento de sellado a largo plazo.

4. Amplia adaptabilidad y gran versatilidad

Generalmente adecuado para redes de drenaje y suministro de agua de edificios de gran altura, suministro de agua municipal y salidas de bombas. Con ajustes estructurales simples, se puede utilizar como válvula de pie de succión, adaptándose a diversas condiciones de la tubería y satisfaciendo las necesidades de control de fluido unidireccional de múltiples escenarios en aplicaciones civiles e industriales.

Caso de aplicación de ingeniería real

En 2025, un proyecto de renovación de drenaje y suministro de agua residencial de gran altura en el este de China seleccionó un lote de válvula de retención silenciosa FUXEON® DN150, instalada uniformemente en la salida de las bombas de suministro de agua centralizado de la comunidad. Antes de la actualización, las válvulas de retención oscilantes tradicionales existentes generaban fuertes golpes de ariete y ruidos en las tuberías cuando la bomba de agua arrancaba y se detenía, lo que afectaba el entorno de vida de los residentes. Además, el equipo fallaba con frecuencia, lo que generaba altos costos de mantenimiento.

Después de reemplazar las válvulas con válvulas de retención silenciosas FUXEON®, la estructura de cierre silencioso de carrera corta del producto resolvió por completo los problemas de golpe de ariete y ruido. El ruido de funcionamiento de las tuberías se redujo a menos de 55 decibelios, cumpliendo con los estándares de reducción de ruido residencial. La estructura de sello blando elimina por completo el reflujo y las fluctuaciones de presión de la tubería. El equipo ha estado funcionando de manera estable durante más de 12 meses sin fallas en el sello ni atascos de válvulas. La tasa de fallas de la unidad de bomba de agua se ha reducido en un 90%, lo que ahorra más de 30.000 yuanes en costos de mantenimiento de tuberías al año. Esto demuestra plenamente las ventajas de estabilidad, reducción de ruido y ahorro de energía de los productos FUXEON® en escenarios de suministro de agua residencial.

Preguntas frecuentes

P1: ¿Cómo mantener y reparar diariamente la válvula de retención silenciosa FUXEON®?

Para garantizar un funcionamiento estable a largo plazo, se recomienda aplicar aceite antioxidante al canal de flujo de la válvula y a la superficie de sellado cada tres meses para aislar las manchas de polvo y agua y evitar la acumulación de óxido y sarro. Mientras tanto, el disco de la válvula y la estructura del resorte se inspeccionan trimestralmente para detectar problemas de desgaste, envejecimiento y atascos. Las impurezas de las tuberías se limpian periódicamente para garantizar una apertura y cierre flexible de la válvula y un sellado confiable.

P2: ¿En qué escenarios son adecuadas las instalaciones de válvulas horizontales y verticales?

El método de instalación óptimo para las válvulas de retención silenciosas FUXEON® es la instalación vertical, que proporciona la mejor estabilidad operativa. Los productos de núcleo de válvula de guía dual de diámetro pequeño (DN40-DN150) son adecuados para escenarios con espacio vertical limitado y admiten instalación horizontal. Las válvulas de gran diámetro (DN200-DN300) no deben instalarse horizontalmente para evitar el desgaste del manguito guía por el propio peso del disco de la válvula, lo que provoca fallas en el sellado y una vida útil más corta; La instalación vertical es obligatoria.

P3: ¿Cuáles son las limitaciones de las condiciones de funcionamiento del producto?

Este producto sólo es adecuado para medios a base de agua, con una temperatura máxima de funcionamiento de 80 ℃. Es adecuado para sistemas de suministro y drenaje de agua convencionales y de circulación de agua industrial, y admite condiciones de presión nominal de 1,0 Mpa y 1,6 Mpa. La presión real de la tubería no debe exceder los parámetros nominales. Se puede utilizar en sistemas auxiliares para sobrepresión temporal de tuberías, pero no es adecuado para medios altamente corrosivos y de alta temperatura, como petróleo, gas o corrosión química, para evitar dañar la estructura del sello de goma.
