La válvula de alivio de presión de retención de FUXEON® se caracteriza por su versatilidad y facilidad de mantenimiento. Como válvula de alivio de presión, detecta cambios en la presión del sistema; Si la presión excede un valor de seguridad establecido, la válvula se abre automáticamente, liberando rápidamente el exceso de medio para reducir la presión y evitar que las tuberías y los equipos se rompan o se dañen debido a la sobrepresión. Como válvula sostenedora de presión, mantiene la presión del suministro de agua aguas arriba por encima de un valor establecido, lo que garantiza la estabilidad del suministro de agua y satisface las demandas de agua en condiciones operativas específicas. Se utiliza ampliamente en salidas de bombas contra incendios, sistemas de suministro de agua de edificios de gran altura y proyectos de suministro de agua a gran escala, y desempeña un papel crucial en la eliminación del golpe de ariete y la protección de la seguridad del sistema.

Composición estructural:

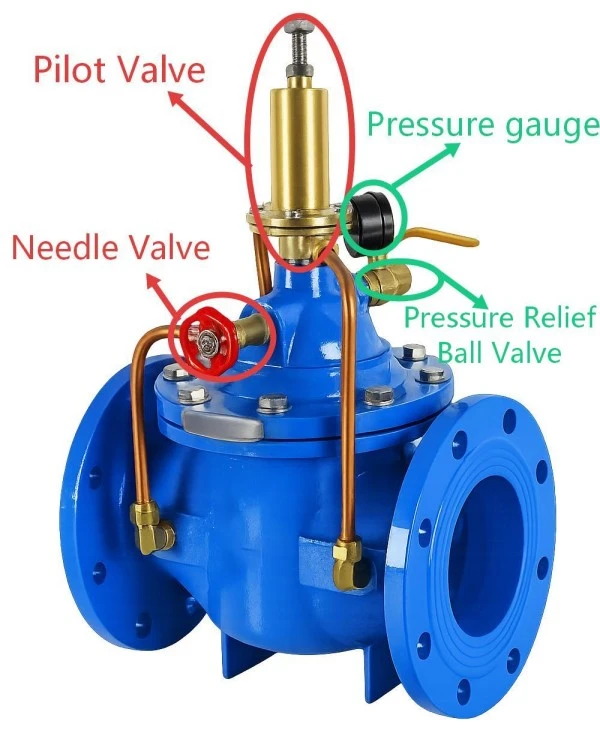

En la válvula prv, la válvula principal es la parte principal de la válvula, encargada de cortar o conducir fluidos. La válvula principal está equipada con una cámara de control, que es el área clave para controlar el funcionamiento de la válvula. La válvula piloto se utiliza para detectar la presión del sistema y controlar el funcionamiento de la válvula principal. Por lo general, contiene resortes y elementos elásticos (como diafragmas o pistones) y, al ajustar la fuerza de preapriete del resorte, se puede establecer el umbral de presión de acción de la válvula principal. La válvula de aguja se instala en la tubería de control y se utiliza para ajustar el caudal de la tubería de control, ajustando así las características de apertura y cierre de la válvula y la velocidad de cierre. La válvula de bola se utiliza para cambiar el modo de funcionamiento de la válvula (alivio de presión o mantenimiento de presión) y para cortar el circuito de control durante el mantenimiento de rutina. Además, los filtros en miniatura generalmente se instalan en la entrada de la tubería de control para evitar que las impurezas de la tubería ingresen a la cámara de control, evitando el bloqueo de diafragmas o pistones y garantizando la confiabilidad del funcionamiento de la válvula.

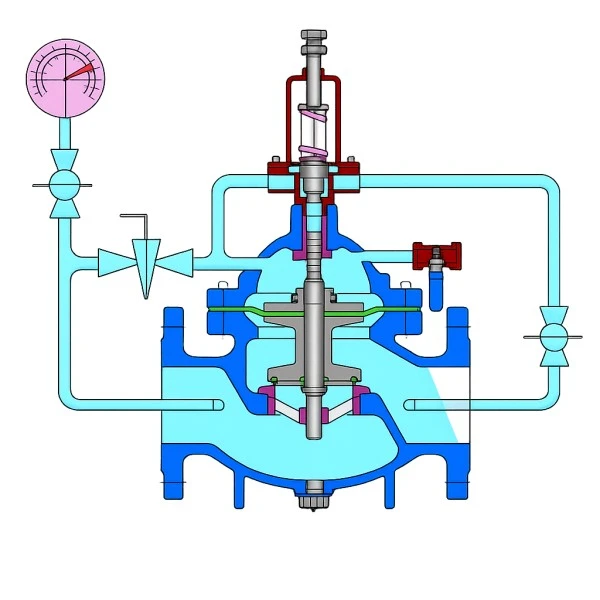

Principio de funcionamiento:

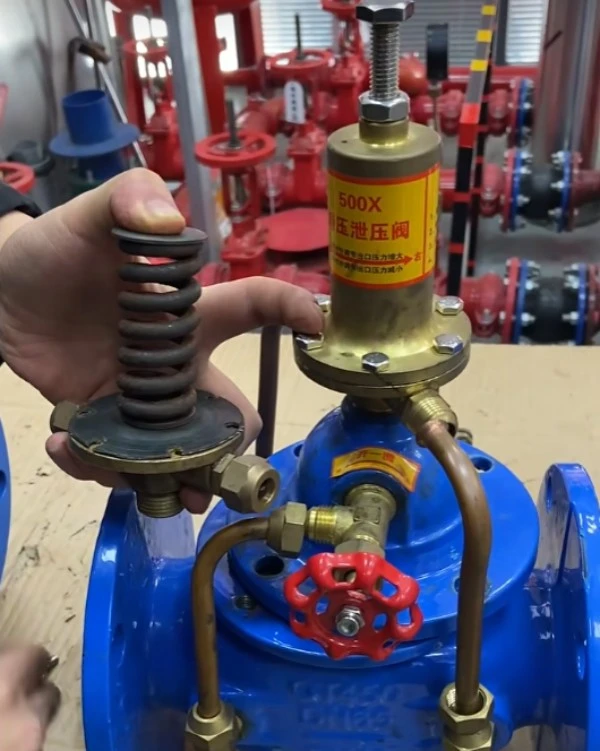

La válvula de liberación de presión primero requiere configurar la presión de apertura de la válvula principal. Afloje la contratuerca de la válvula piloto y gire el tornillo de ajuste de la válvula piloto en el sentido de las agujas del reloj. Esto comprime el resorte de ajuste, aplicando una mayor fuerza hacia abajo al núcleo de la válvula piloto, aumentando así la presión de apertura de la válvula principal. Al girar el tornillo de ajuste en sentido antihorario se reduce la presión del resorte, lo que disminuye la fuerza sobre el núcleo de la válvula piloto y, en consecuencia, reduce la presión de apertura de la válvula principal. Monitoree la presión de la tubería aguas arriba usando un manómetro. Una vez alcanzado el valor establecido deseado, apriete la contratuerca.

Cuando aumenta la presión aguas arriba, la presión en la cámara inferior del diafragma de la válvula piloto aumenta sincrónicamente. Cuando la presión excede el valor establecido, el diafragma empuja el núcleo de la válvula piloto hacia arriba, abriendo la válvula piloto y descargando agua de la cámara superior del diafragma de la válvula principal. Debido a la diferencia de presión entre las cámaras superior e inferior del diafragma de la válvula principal, el núcleo de la válvula principal se abre y comienza a drenar agua, reduciendo la presión de la tubería.

A medida que disminuye la presión de la tubería, también disminuye la presión en la cámara inferior del diafragma de la válvula piloto. Cuando la presión cae por debajo del valor establecido, el núcleo de la válvula piloto se cierra nuevamente bajo la acción del resorte de ajuste. En este momento, la presión en la cámara superior del diafragma de la válvula principal se recupera gradualmente. Dado que el área efectiva del diafragma de la válvula principal es mayor que el área que soporta presión del núcleo de la válvula principal, el núcleo de la válvula principal se cierra bajo la diferencia de presión entre las cámaras superior e inferior del diafragma, deteniendo la descarga de agua y manteniendo así la presión de la tubería dentro del rango establecido.

Parámetros técnicos

Áreas de aplicación

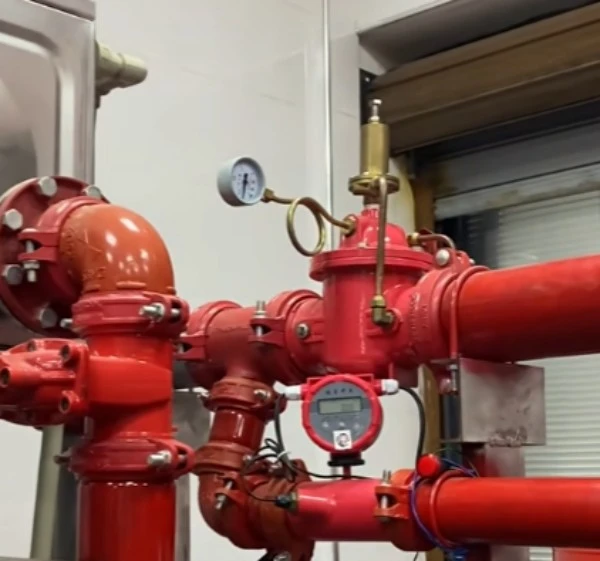

Debido a sus características funcionales únicas, las válvulas de liberación de presión se utilizan ampliamente en diversos sistemas de suministro de agua que requieren control de presión. En los sistemas de protección contra incendios, generalmente se instalan en la tubería de salida de las bombas contra incendios, principalmente para evitar que las bombas se sobrecalienten debido a la sobrepresión durante la operación de bajo flujo y para evitar daños al equipo debido a la sobrepresión en la red de tuberías. En los sistemas de suministro de agua de edificios de gran altura, se utilizan para proteger las tuberías y equipos del último piso de los daños causados ​​por las fluctuaciones en la presión del suministro de agua. Además, en proyectos de suministro de agua urbano y sistemas industriales (como las industrias química y petrolera), las válvulas de alivio de presión también se utilizan comúnmente para eliminar los efectos del golpe de ariete y proteger el funcionamiento seguro de válvulas y tuberías.

Instalación y mantenimiento

Al instalar la válvula de prv de agua, es fundamental prestar atención a la dirección del flujo del medio. Asegúrese de que la flecha de dirección del flujo de agua en el cuerpo de la válvula esté alineada con la dirección del flujo del medio en la tubería. En cuanto a la ubicación de instalación, generalmente se recomienda la instalación vertical con la tapa de la válvula hacia arriba para facilitar la observación, el mantenimiento y el drenaje diarios. Para válvulas con diámetros nominales mayores (como DN200 y superiores), normalmente se recomienda la instalación horizontal. Para proteger los componentes internos de precisión de la válvula, se debe instalar un filtro aguas arriba de la válvula para evitar que entren impurezas en la cámara de control y provoquen atascos o daños en la válvula. Además, se recomienda instalar una tubería de derivación y una válvula en la tubería principal para permitir el suministro de agua ininterrumpido durante el mantenimiento o reparación de la válvula.

Mantenimiento

El ajuste de presión de la válvula prv de agua generalmente se logra ajustando el tornillo de ajuste en la válvula piloto. Girarlo en el sentido de las agujas del reloj aumenta la presión de funcionamiento y girarlo en el sentido contrario a las agujas del reloj disminuye la presión de funcionamiento. Durante el uso, el filtro debe revisarse periódicamente para detectar obstrucciones; Se recomienda limpiar la rejilla del filtro cada 3 meses para garantizar que el circuito de control no esté obstruido. El drenaje debe comprobarse cada seis meses durante el funcionamiento. Si se encuentran fugas en la válvula o un funcionamiento anormal, los sellos o el diafragma deben repararse de inmediato. Además, las válvulas de compuerta antes y después de la válvula deben revisarse periódicamente para garantizar que estén en la posición abierta, lo que garantiza que la válvula funcione correctamente.
