Válvula reductora de presión de relación

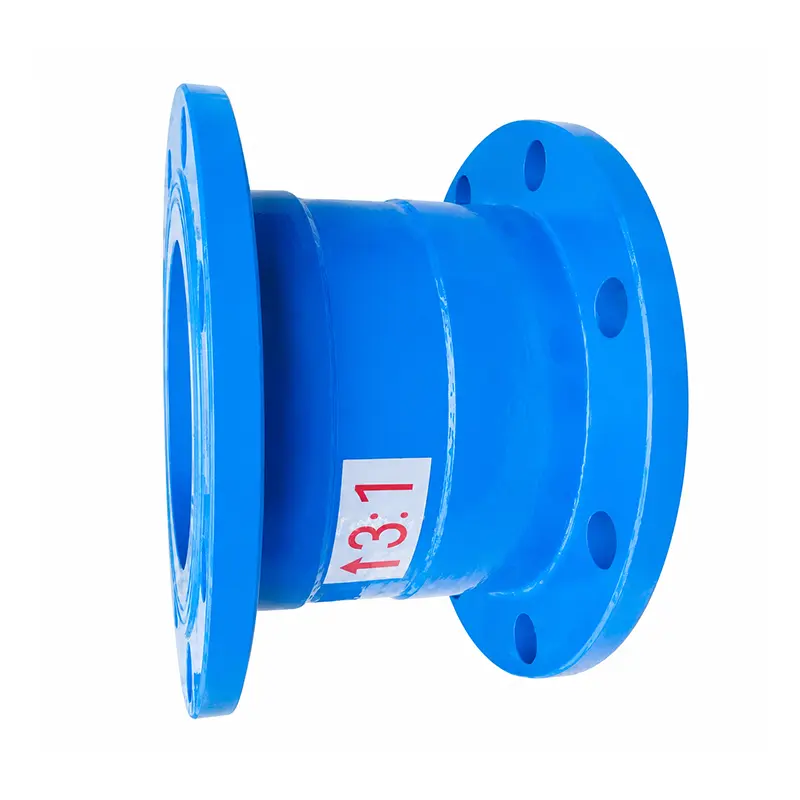

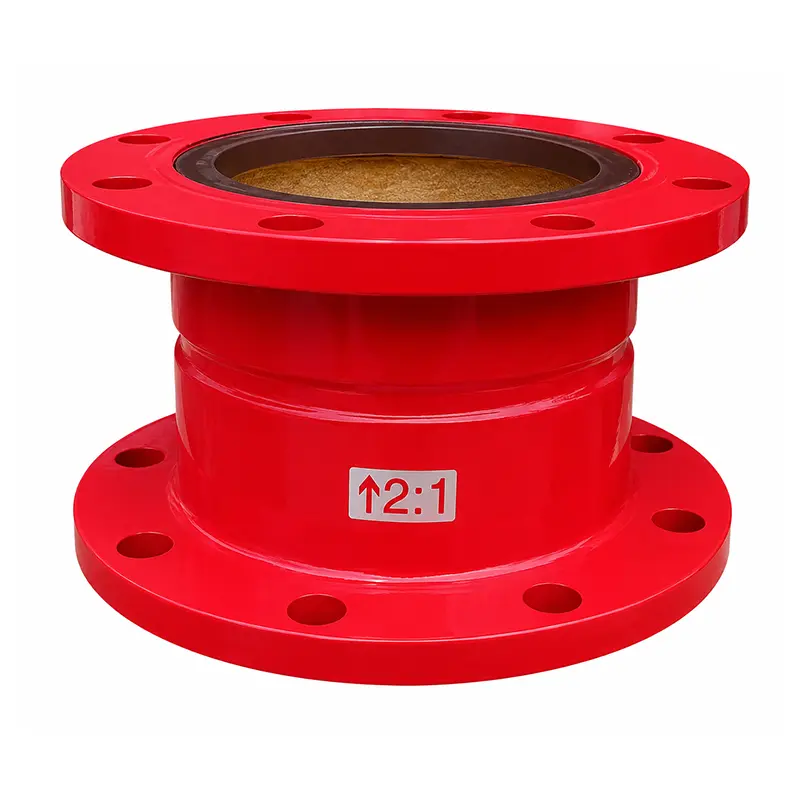

La válvula reductora de presión proporcional FUXEON® proporciona control de presión proporcional a través de su estructura de pistón interno. Con relaciones de presión seleccionables, una presión de trabajo nominal de 1,6 MPa, opciones de materiales de hierro dúctil o acero inoxidable y conexiones bridadas, es adecuado para aplicaciones de suministro de agua industrial y de edificios que requieren una reducción de presión proporcional.

    El FUXEON®Válvula reductora de presión de relaciónestá diseñado para reducir la presión del agua utilizando la diferencia entre las áreas de presión efectiva en ambos extremos del pistón interno. Como un tipo especializado deválvula reductora de presión, crea una relación proporcional fija entre la presión de entrada y salida. Es muy adecuado para metalurgia, petróleo, sistemas hidráulicos, unidades de prueba de presión de agua, suministro de agua residencial y sistemas de suministro de agua para edificios de gran altura.

    Las relaciones de reducción de presión disponibles incluyen 2:1, 3:1, 4:1, 3:2 y 5:2. La válvula puede reducir la presión tanto dinámica como estática y es ideal para sistemas de tuberías a base de agua que requieren control de presión proporcional.

    Principio de funcionamiento

    La válvula funciona estrictamente según el equilibrio de fuerzas entre las diferentes áreas efectivas del pistón. Debido a que las dos áreas efectivas son diferentes, las presiones de entrada y salida mantienen una relación proporcional predeterminada. A diferencia de las válvulas estándar, la presión de salida cambia con la presión de entrada en lugar de permanecer completamente constante.

    P1×S1 = P2×T2
    P1/P2: Presión de entrada y salida
    S1 / S2: Áreas de presión efectiva en ambos extremos del pistón

    La relación de reducción de presión está determinada por la combinación del núcleo de la válvula interna y la camisa del cilindro. Las diferentes dimensiones de los componentes crean diferentes áreas de presión efectiva. La relación es un parámetro de diseño estructural y no se puede ajustar continuamente durante la operación. Una relación de presión diferente requiere una configuración correspondiente del núcleo de la válvula y de la camisa del cilindro.

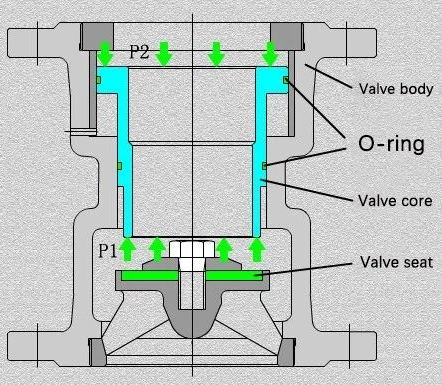

    Ratio Pressure Reducing Valve Structure

    Comparación de productos: ¿Qué válvula necesita?

    Los diferentes diseños de válvulas reductoras de presión son adecuados para diferentes requisitos del sistema. La siguiente comparación ayuda a los compradores a seleccionar el método de control de presión adecuado.

    Válvula reductora de presión de relación
    • Control de presiónRelación de área del pistón interno fija
    • Presión de salidaCambia proporcionalmente con la entrada.
    • Relación de presiónRelación estructural fija
    • Complejidad del sistemarelativamente simple
    • Mantenimientorelativamente bajo
    • Mejor paraZonificación de presión y relaciones fijas
    Válvula reductora de presión ajustable
    • Control de presiónMecanismo de resorte y válvula.
    • Presión de salidaMantiene una presión preestablecida.
    • Relación de presiónAjustable
    • Complejidad del sistemaModerado
    • MantenimientoModerado
    • Mejor paraSistemas generales de construcción/industriales.
    Válvula reductora de presión operada por piloto
    • Control de presiónLa válvula piloto controla la válvula principal
    • Presión de salidaControlado mediante sistema piloto.
    • Relación de presiónAjustable
    • Complejidad del sistemaMás complejo
    • MantenimientoMayor debido a los componentes piloto.
    • Mejor paraSistemas complejos y de gran flujo

    Datos técnicos

    Estándar
    GB/T 21386-2008
    Diámetro nominal
    Los tamaños DN disponibles deben confirmarse según el modelo seleccionado.
    Presión de trabajo nominal
    1,6MPa
    Presión mínima de apertura
    0,2 MPa para 2:1 / 0,3 MPa para 3:1
    Relación de presión
    2:1, 3:1, 4:1, 3:2, 5:2
    Material del cuerpo de la válvula
    Hierro dúctil, acero inoxidable
    Medio y temperatura
    Agua, ≤80°C
    Conexión
    Brida

    Control de rendimiento y calidad

    El rendimiento hidráulico se ve afectado por el diámetro nominal, la presión de entrada, la relación de presión, el caudal y la resistencia de la tubería. A medida que aumenta el flujo, la pérdida de presión a través de la válvula y la tubería también puede cambiar. Para una selección de ingeniería precisa, se deben considerar juntos el diámetro nominal, el caudal operativo, el rango de presión de entrada y la presión de salida requerida.

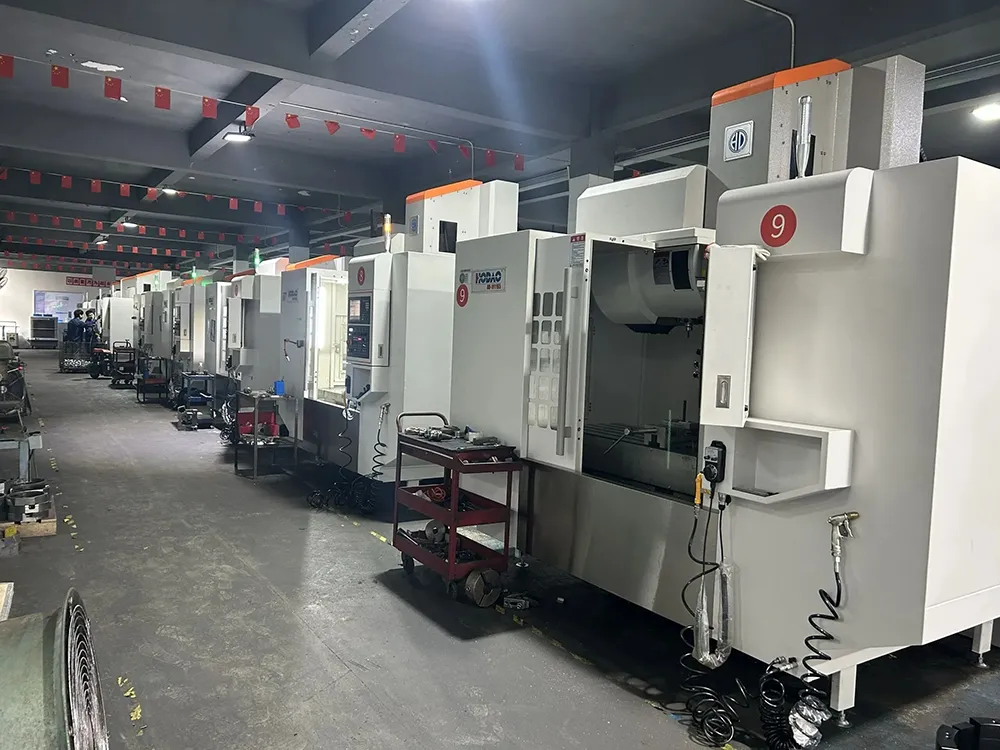

    FUXEON® cuenta con múltiples instalaciones de mecanizado y producción y puede fabricar varios miles de válvulas reductoras de presión por mes. Cada válvula terminada se somete a unPrueba de presión de 2,4 MPa con un período de mantenimiento de 5 minutospara comprobar la resistencia de la válvula y el rendimiento del sellado antes de la entrega. Nuestras instalaciones alberganISO 9001, ISO 14001 e ISO 45001certificaciones.

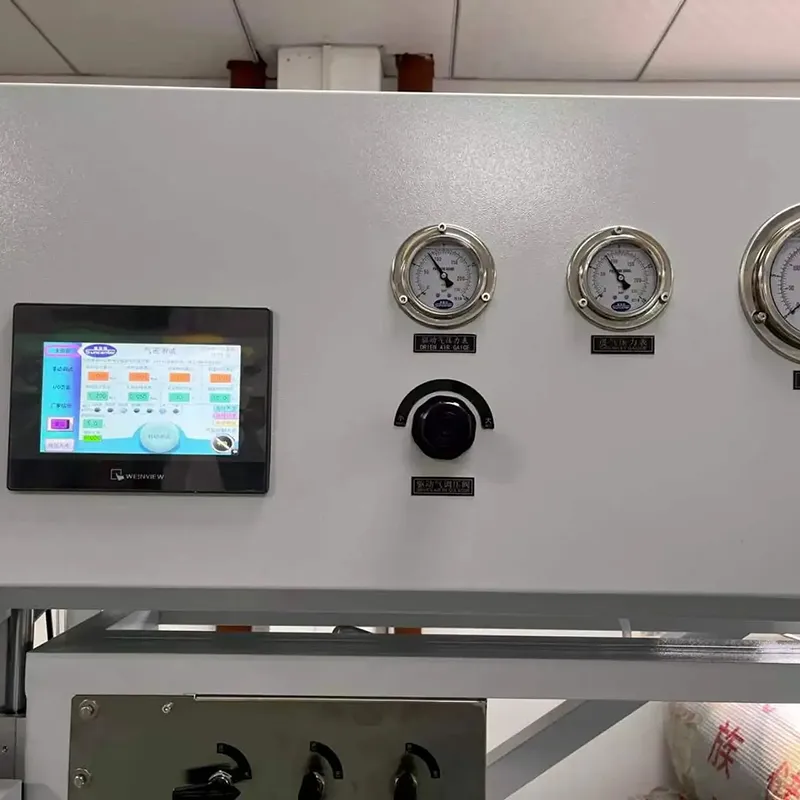

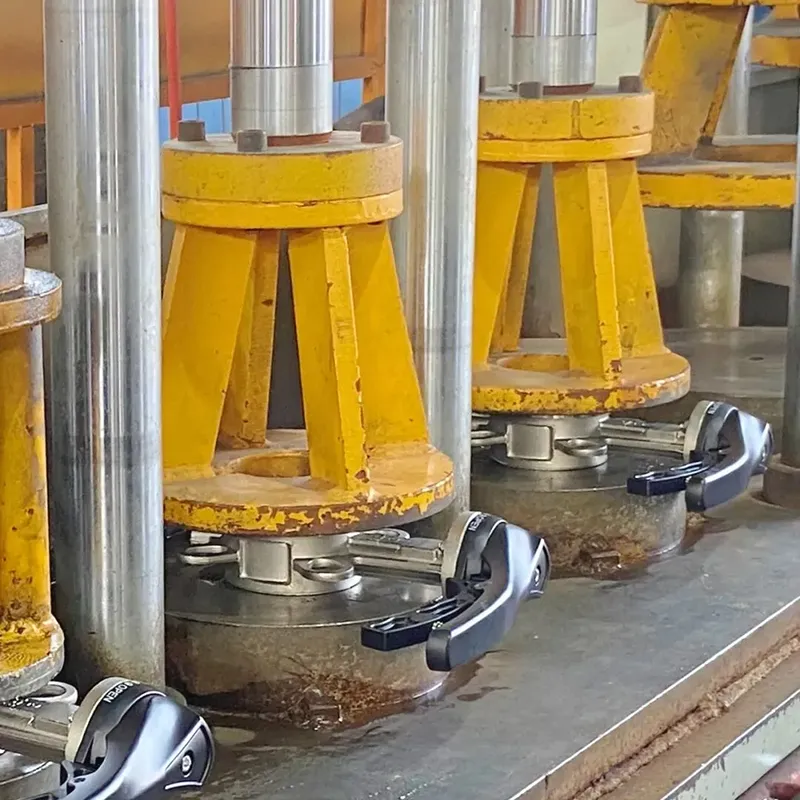

    Ratio Pressure Reducing Valve Test Ratio Pressure Reducing Valve Production

    Requisitos de instalación

    ⚠️ Consejos cruciales para la instalación

    1. La tubería debe limpiarse antes de la instalación. AFiltro tipo YDEBE instalarse aguas arriba para evitar que entren residuos en la válvula.
    2. válvulas de compuertaoválvulas de mariposaDeben instalarse antes y después de la válvula para facilitar el mantenimiento.
    3. Para sistemas que requieren suministro continuo de agua, se pueden instalar dos válvulas del mismo diámetro nominal en paralelo.
    4. El pequeño orificio en el cuerpo de la válvula NO debe mirar hacia arriba, ya que el agua o los desechos que ingresan al orificio pueden afectar el funcionamiento de la válvula.

    Aplicaciones

    La válvula reductora de presión proporcional es adecuada para metalurgia, sistemas relacionados con el petróleo, sistemas hidráulicos, unidades de prueba de presión de agua, sistemas de suministro de agua residenciales y edificios de gran altura. Es muy eficaz en aplicaciones de zonificación de presión donde la presión aguas abajo necesita mantener una relación proporcional estricta con la presión aguas arriba, trabajando a la perfección con subombas contra incendioso líneas de suministro municipales.

    Preguntas frecuentes

    ¿Se puede ajustar la proporción?

    No. La relación de reducción de presión está determinada por las dimensiones internas del núcleo de la válvula y de la camisa del cilindro. Para cambiar la relación, se debe cambiar la configuración del componente interno correspondiente.

    ¿Es constante la presión de salida?

    No. La presión de salida cambia proporcionalmente con la presión de entrada según la relación de reducción de presión predeterminada.

    ¿Cómo se selecciona la proporción?

    Para los sistemas de suministro de agua domésticos, la relación generalmente no es superior a 3:1; para sistemas de protección contra incendios, no más de 4:1; y para sistemas de agua caliente sanitaria, no más de 2,5:1.

    ¿Cómo se selecciona el tamaño de la válvula?

    El diámetro nominal debe seleccionarse según el tamaño de la tubería, el caudal, la presión de entrada, los requisitos de presión de salida y las condiciones de operación. Por favorpóngase en contacto con nuestros ingenierospara confirmar el tamaño DN.
