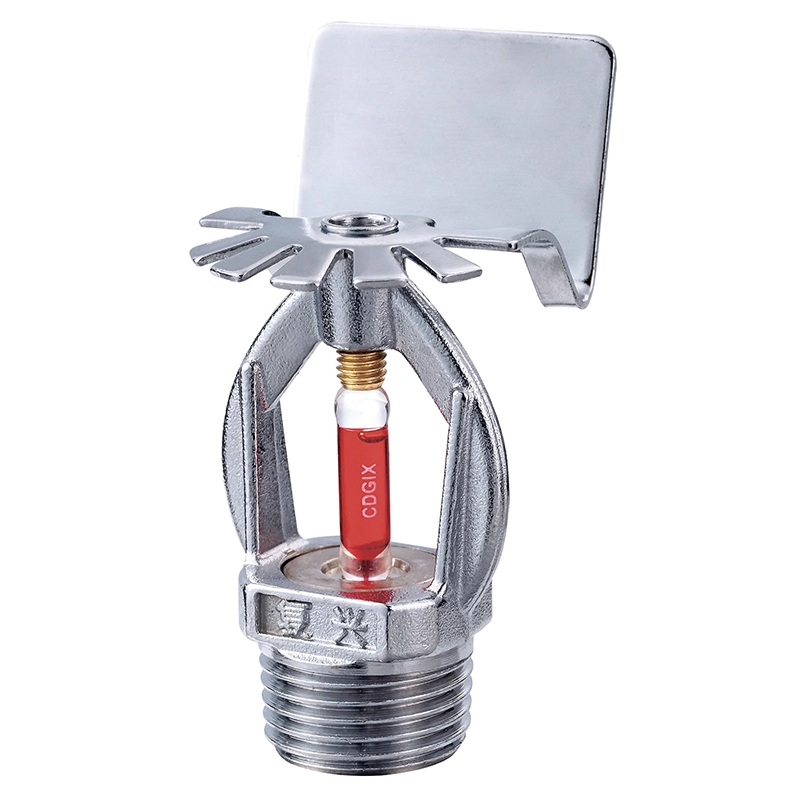

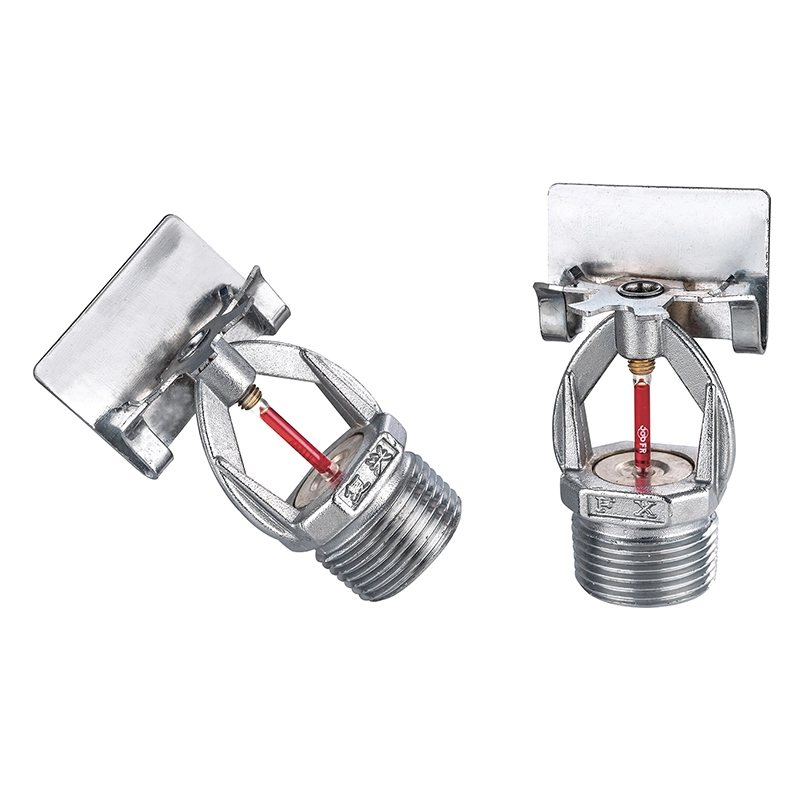

Aspersor de pared lateral

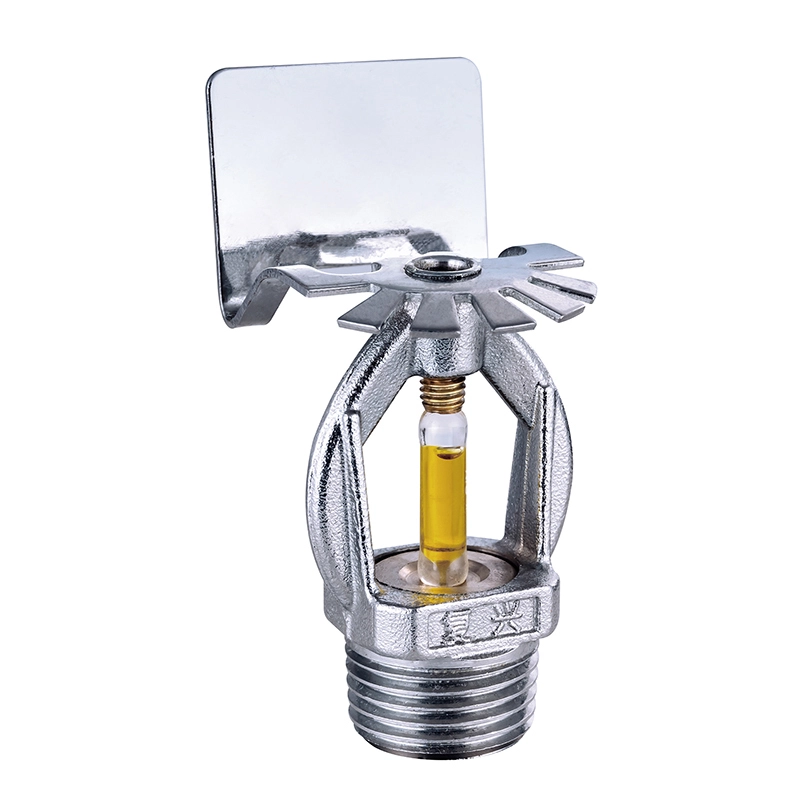

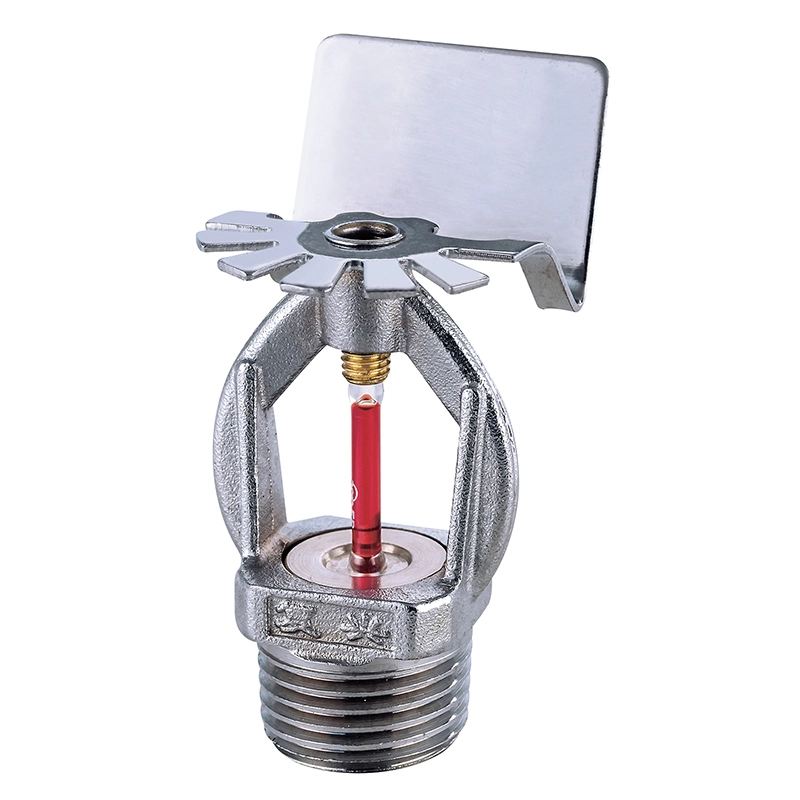

El rociador de pared lateral utiliza una bombilla de vidrio sensible al calor para activarse cuando la temperatura circundante alcanza su temperatura de funcionamiento especificada. Las clasificaciones de temperatura disponibles incluyen 57 °C, 68 °C, 79 °C, 93 °C y 141 °C, lo que permite la selección según diferentes condiciones ambientales.

Patrón de pulverización

Distribución direccional

Cuando ocurre un incendio, la temperatura ambiente aumenta y la bombilla de vidrio alcanza su temperatura nominal de activación. El bulbo se rompe y libera la columna de agua, que golpea el deflector y es redirigida hacia adelante y hacia afuera.

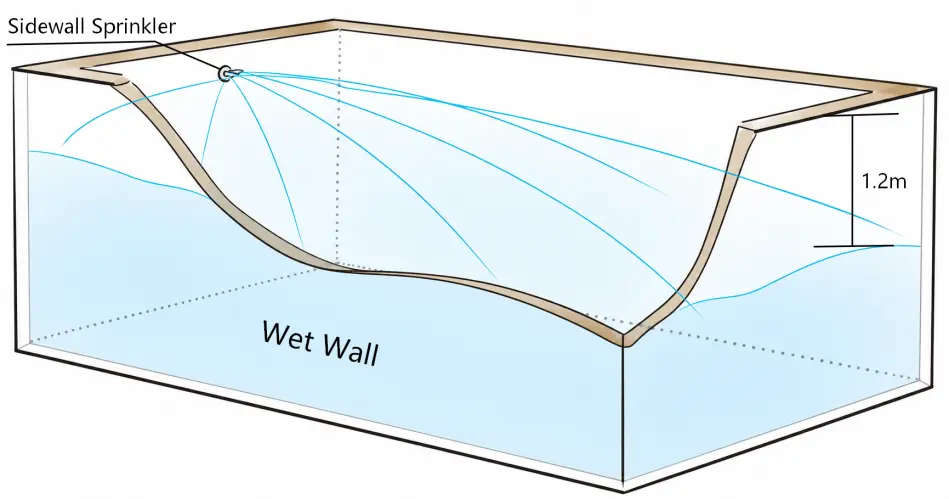

A diferencia de los aspersores verticales o colgantes con patrones de pulverización circularmente simétricos, el deflector direccional produce una distribución de agua en forma de abanico parabólico hacia el área protegida. Por lo tanto, el patrón de rociado es una consideración importante al determinar la posición de la pared, el espaciamiento de los rociadores y la cobertura.

Requisitos de cobertura

El rociador de pared estándar está diseñado para áreas de bajo riesgo. Su uso en áreas de riesgo medio requiere una certificación especial aplicable y una verificación de que el patrón de rociado puede mojar la pared opuesta y la pared del extremo adyacente bajo la presión de trabajo del rociador.

El área de protección real debe determinarse de acuerdo con la norma de diseño de protección contra incendios aplicable, la distribución del edificio, el espaciamiento de los rociadores, las condiciones del techo y los requisitos hidráulicos.

Construcción del producto

Materiales principales

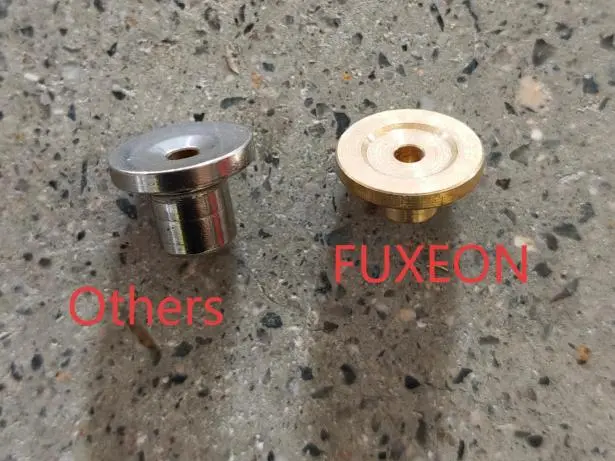

El aspersor FUXEON® consta de un marco de aleación de cobre, una bombilla de vidrio sensible al calor, sellos y deflector. La construcción de aleación de cobre proporciona una opción de material adecuada para aplicaciones donde la resistencia a la corrosión y la capacidad de soportar presión son importantes.

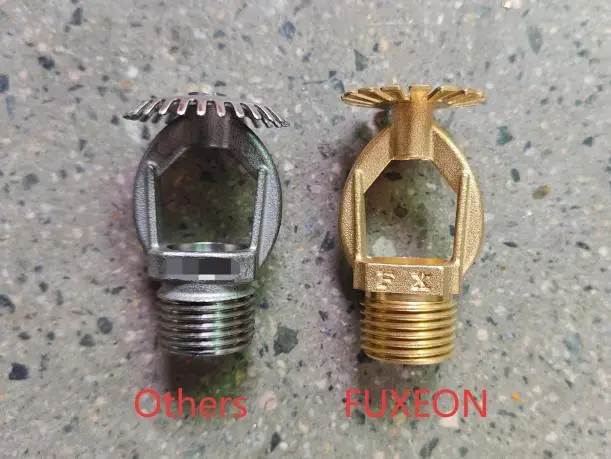

Algunos aspersores de bajo costo utilizan aleación de zinc para el marco principal. En comparación con la construcción con aleación de cobre, los productos de aleación de zinc pueden tener una menor resistencia a la corrosión y un menor rendimiento para soportar presión, lo que puede afectar la vida útil en entornos exigentes.

Elemento Térmico

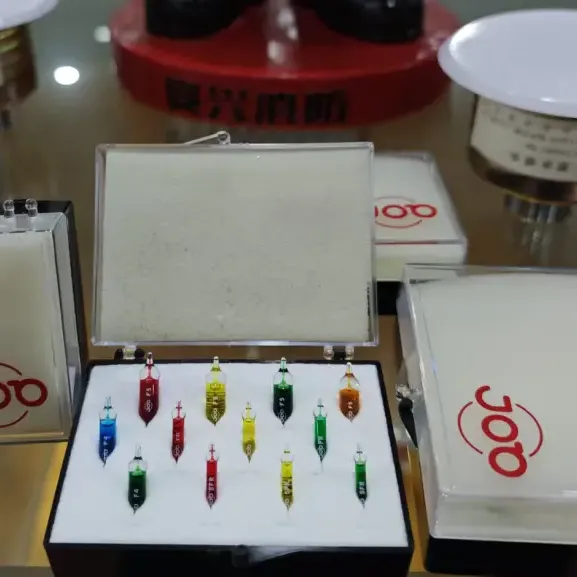

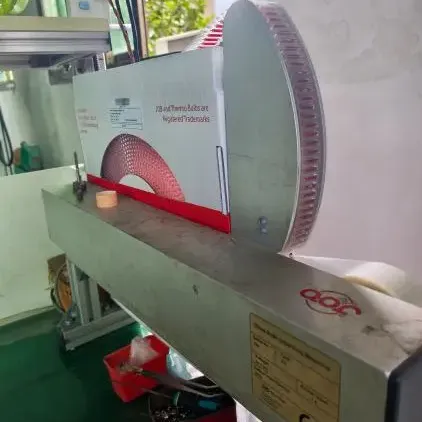

FUXEON® utiliza componentes termosensibles de JOB. El bulbo de vidrio está diseñado para una respuesta térmica rápida y una temperatura de activación controlada, lo que ayuda al rociador a responder cuando la temperatura ambiente alcanza su clasificación especificada.

Estos componentes termosensibles se utilizan en edificios de alta gama, barcos, instalaciones industriales y otros entornos donde la confiabilidad de la protección contra incendios es importante.

Datos técnicos

Comparación de productos

Las diferentes configuraciones de rociadores proporcionan diferentes patrones de distribución de agua y opciones de instalación. La siguiente comparación ayuda a los compradores a evaluar si un rociador de pared, vertical o colgante es más adecuado para una distribución de edificio específica.

Instalación

Instalación en pared

El aspersor se instala horizontalmente contra la pared en el ramal de suministro de agua. Su deflector dirige el chorro de agua hacia la zona protegida, produciendo una distribución parabólica unilateral.

Para edificios residenciales, dormitorios, habitaciones de hotel, salas de edificios médicos y edificios de oficinas con techos planos, se puede utilizar la instalación en paredes laterales cuando lo permitan los requisitos de diseño de protección contra incendios aplicables.

Espacio de instalación

Debido a que el rociador está ubicado cerca de una pared y tiene distribución direccional de agua, el espacio de instalación y la distancia de protección deben tener en cuenta la distancia entre los rociadores, las dimensiones de la habitación y la ubicación de la posible fuente de incendio más desfavorable.

Para sistemas que utilizan dos filas de cabezales de rociadores de pared lateral, los rociadores deben disponerse en una configuración escalonada cuando lo requiera la norma de diseño aplicable. Cuando el tramo interior exceda la distancia máxima de protección proporcionada por dos filas opuestas, podrá ser necesaria una fila adicional de rociadores entre ellas.

Posición del deflector

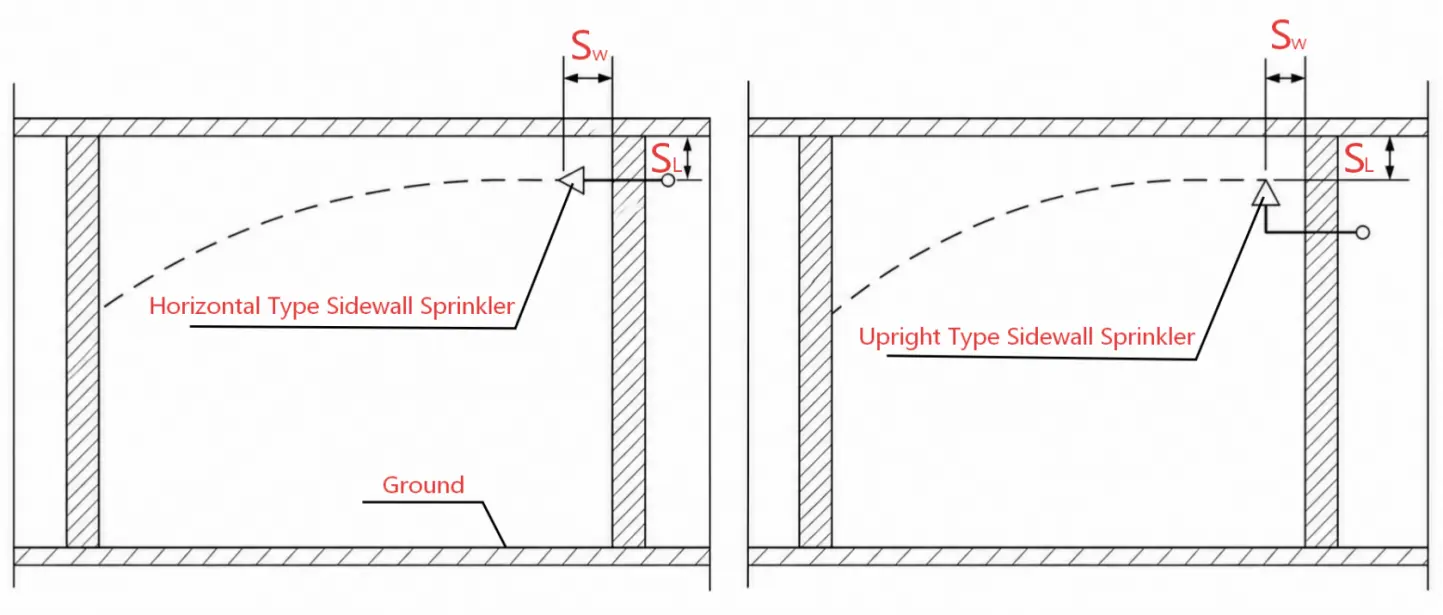

La distancia de instalación entre el deflector, el techo y la pared trasera afecta la distribución del rociado. Para aplicaciones de cobertura estándar, las dimensiones de referencia proporcionadas se muestran a continuación.

Las dimensiones reales de la instalación deben confirmarse según el tipo de rociador, la estructura del edificio, la norma de protección contra incendios aplicable y el diseño del sistema aprobado.

Aplicaciones

El rociador contra incendios de pared lateral FUXEON® se puede utilizar en edificios residenciales, dormitorios, habitaciones de hotel, salas de edificios médicos, edificios de oficinas, barcos e instalaciones industriales donde se permite la instalación en paredes laterales.

Es particularmente útil en espacios donde la estructura del techo, el diseño arquitectónico o la posición de instalación disponible hacen que la instalación de rociadores aéreos convencionales no sea adecuada.

Proceso de dar un título

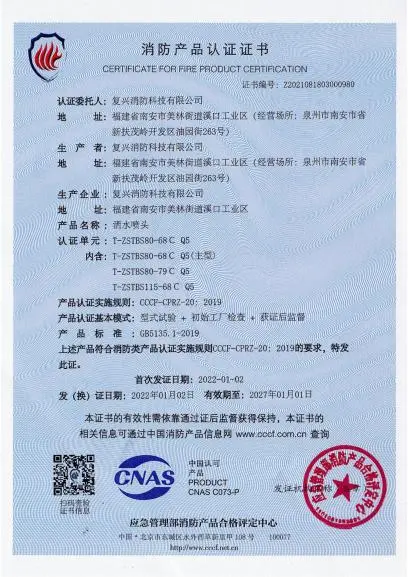

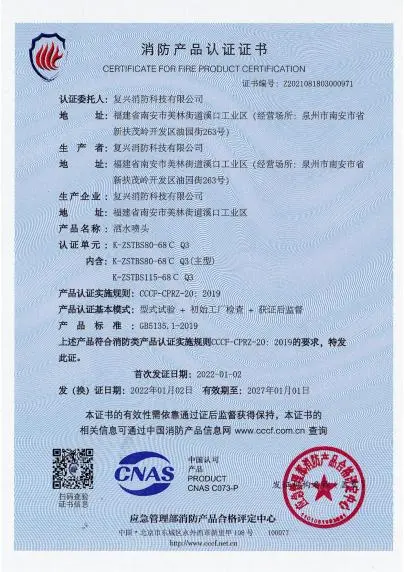

El rociador de pared FUXEON® ha obtenido la certificación CCCF en China, lo que proporciona evidencia de conformidad con los requisitos aplicables de productos de protección contra incendios chinos.

FUXEON® también opera con sistemas de gestión certificados GB/T 19001-2016 / ISO 9001:2015, GB/T 24001-2016 / ISO 14001:2015, GB/T 45001-2020 / ISO 45001:2018 y GB/T 27922-2011.

Guía de selección

Clasificación de temperatura

La clasificación de temperatura debe seleccionarse de acuerdo con la temperatura ambiente normal alrededor del rociador y los requisitos del sistema de protección contra incendios. FUXEON® ofrece opciones de 57 °C, 68 °C, 79 °C, 93 °C y 141 °C para diferentes entornos de instalación.

Diseño de cobertura

La selección debe considerar las dimensiones de la habitación, la altura del techo, la posición de las paredes, el espaciamiento de los rociadores, la cobertura requerida, las condiciones del suministro de agua y las normas de protección contra incendios aplicables. El patrón de rociado direccional significa que la posición del rociador debe confirmarse cuidadosamente para garantizar que las paredes y el piso protegidos reciban la distribución de agua requerida.

Preguntas frecuentes

¿Dónde se puede instalar?

El rociador está diseñado para instalación horizontal contra una pared y se puede utilizar en edificios residenciales, hoteleros, médicos, de oficinas y otros edificios adecuados donde el diseño de protección contra incendios aplicable permita rociadores de pared lateral.

¿Se puede utilizar en zonas de riesgo medio?

Los modelos estándar están destinados a zonas de bajo riesgo. El uso en áreas de riesgo medio requiere una certificación especial aplicable y una verificación de que el rociador puede proporcionar la humectación requerida de las paredes opuestas y adyacentes en las condiciones de trabajo especificadas.

¿Qué clasificación de temperatura debo elegir?

La clasificación de temperatura debe seleccionarse de acuerdo con la temperatura ambiente normal alrededor del rociador y los requisitos del sistema de protección contra incendios. Las clasificaciones disponibles varían de 57°C a 141°C.

¿Cuál es el tamaño de la conexión?

Los modelos listados utilizan una conexión BSP de 1/2" (DN15). Otras configuraciones deben confirmarse con FUXEON® según el modelo requerido.

¿Tiene una cantidad mínima de pedido?

Para productos convencionales, FUXEON® admite MOQ bajos. Los productos OEM generalmente requieren un plazo de producción de 30 a 40 días, según los requisitos personalizados.

¿Ofrecen una garantía?

Sí. FUXEON® ofrece una garantía de 1 año para sus productos de rociadores contra incendios de latón, sujeto a los términos de garantía aplicables.
