Aspersor vertical

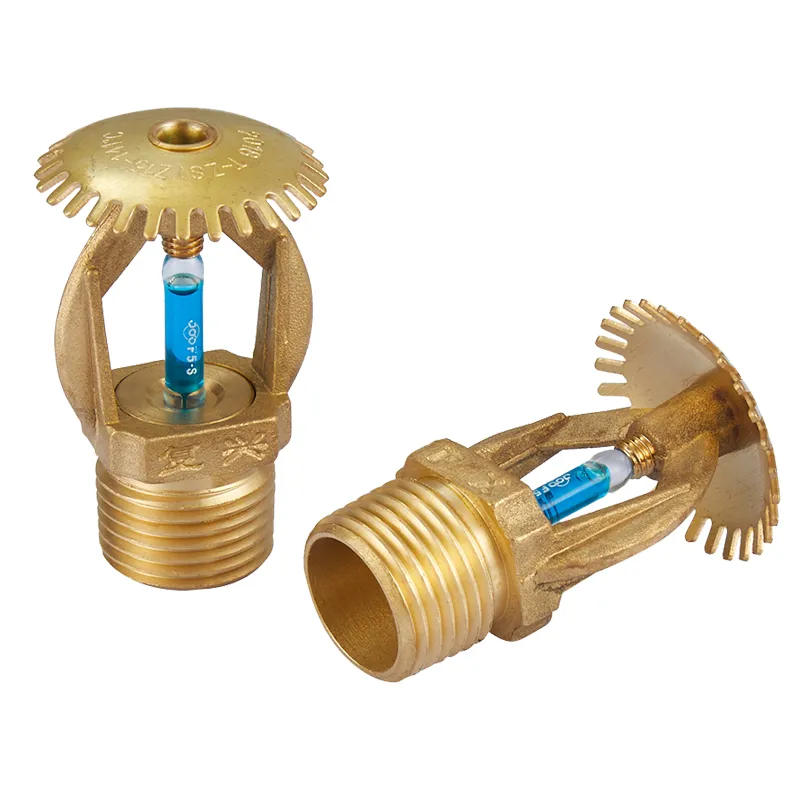

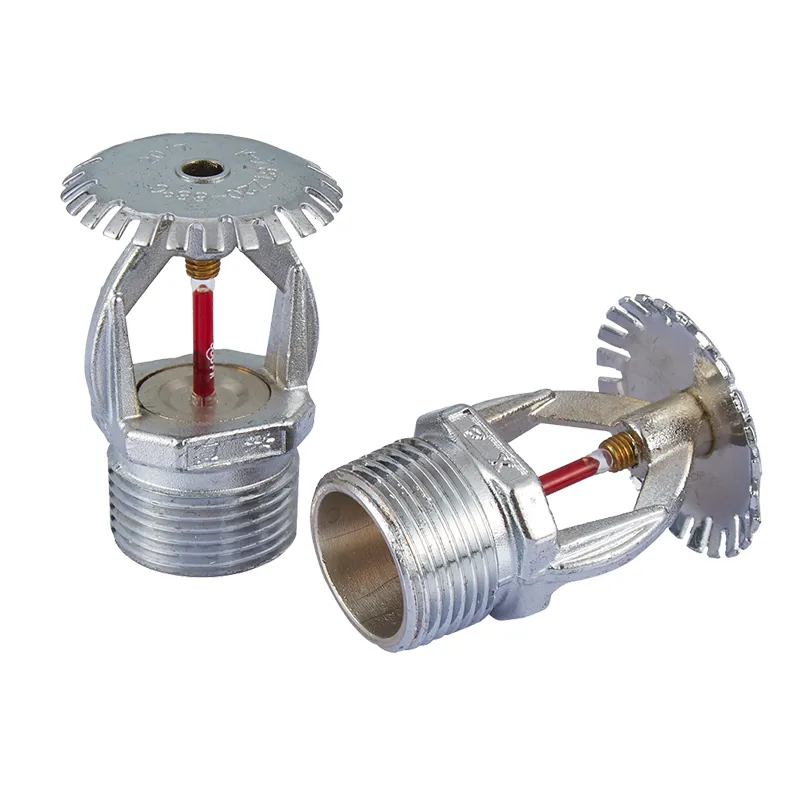

El cabezal de rociador vertical FUXEON® es un cabezal de rociador de extinción de incendios de circuito cerrado con bombilla de vidrio, adecuado para espacios abiertos sin techos suspendidos, que complementa los cabezales de rociadores colgantes montados en el techo. La instalación vertical, que se basa en una estructura parabólica de distribución de agua diseñada científicamente, garantiza una distribución uniforme del agua y una alta eficiencia de extinción de incendios, resolviendo eficazmente los desafíos de protección contra incendios en fábricas y almacenes de gran envergadura y de planta abierta sin techos suspendidos, y cumple con los estándares nacionales e internacionales de instalación de protección contra incendios.

Principio de funcionamiento

El componente central de detección del cabezal del rociador es una ampolla de vidrio de alta precisión llena de una solución con un alto coeficiente de expansión térmica. A temperatura ambiente, el bulbo de vidrio soporta los componentes de sellado internos, lo que garantiza el sellado general y la resistencia a la presión del cabezal del rociador y evita fugas y mal funcionamiento diarios.

En caso de incendio, la temperatura ambiente aumenta rápidamente. La solución dentro de la bombilla de vidrio se expande debido al calor y la bombilla explota instantáneamente al alcanzar su temperatura nominal. Se libera el límite de sellado y la presión del agua en la tubería fuerza la apertura de los componentes de sellado. El chorro de agua a alta presión impacta la placa de salpicaduras y se extiende formando una cortina de agua parabólica uniforme, enfriando rápidamente el agua y aislándola del oxígeno, logrando una extinción eficiente del fuego y suprimiendo la propagación del fuego.

Parámetros técnicos y modelos de productos.

Los aspersores verticales FUXEON® están disponibles en dos series principales: DN15 diámetro K80 y DN20 diámetro K115. Estos incluyen tipos de respuesta estándar y de respuesta rápida, que cubren múltiples temperaturas nominales para adaptarse a diversas condiciones de funcionamiento. El valor K es el coeficiente de flujo, que determina directamente la salida de agua del cabezal del rociador y el área de cobertura de extinción de incendios.

Especificaciones: El modelo K80 tiene un caudal nominal de 80 litros/minuto (1,33 litros/segundo) bajo presión nominal, adecuado para espacios de extinción de incendios de tamaño pequeño a mediano; El modelo K115 tiene un caudal máximo de 115 litros/minuto (1,92 litros/segundo), ofreciendo una gran salida de agua y una amplia cobertura, adecuado para escenarios de extinción de incendios de alto riesgo, como grandes fábricas y almacenes.

Ventajas principales del producto

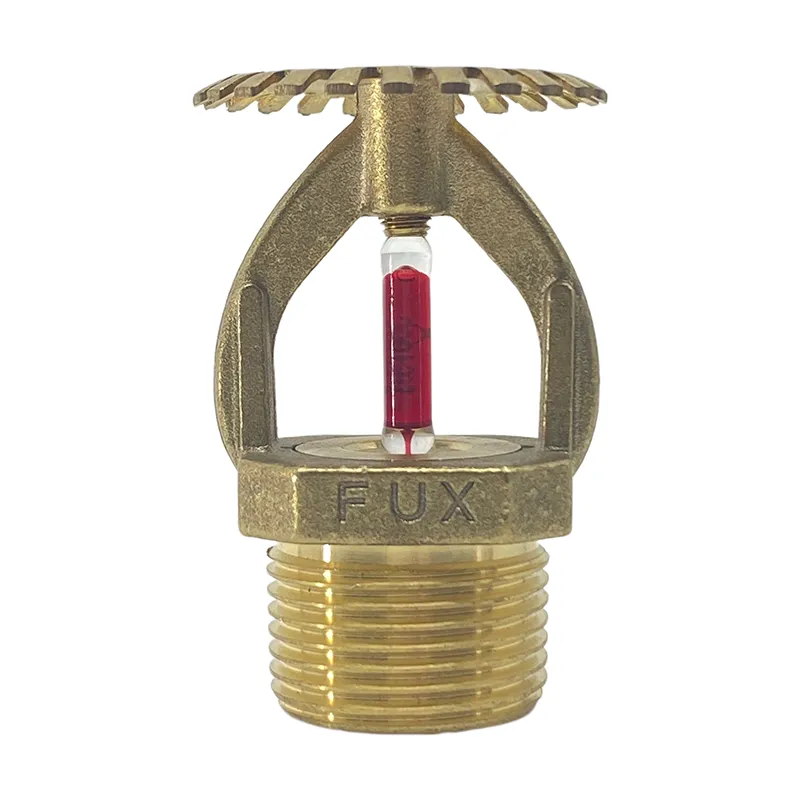

1. Construcción totalmente de latón, robusta y duradera, alta seguridad

Todos los cabezales de rociadores contra incendios verticales FUXEON® se fabrican con latón puro. Muchos fabricantes de la industria reducen el uso de latón o lo reemplazan con aleaciones de zinc para controlar los costos, lo que da como resultado productos propensos a roturas, corrosión y altas tasas de falla. Este producto adopta una estructura de una sola pieza totalmente de latón, que ofrece alta resistencia estructural, resistencia a la presión y resistencia a la corrosión, lo que lo hace adecuado para entornos industriales hostiles, como altas temperaturas y humedad. Elimina posibles fallas del equipo desde la fuente del material, asegurando una calidad estable y confiable.

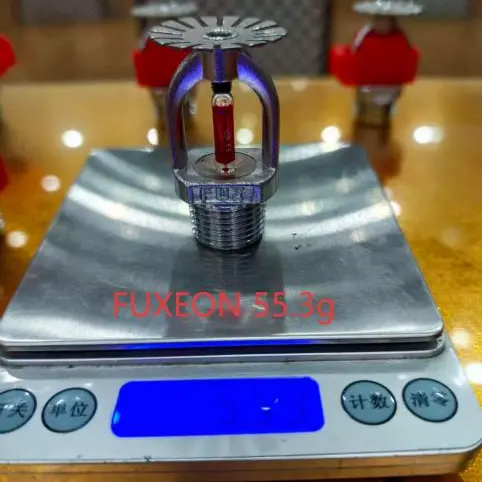

FUXEON

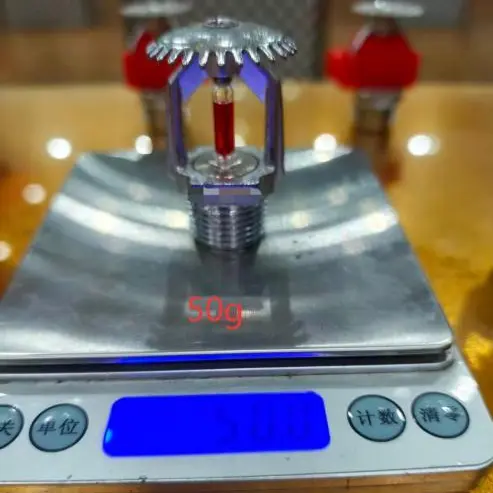

Otros

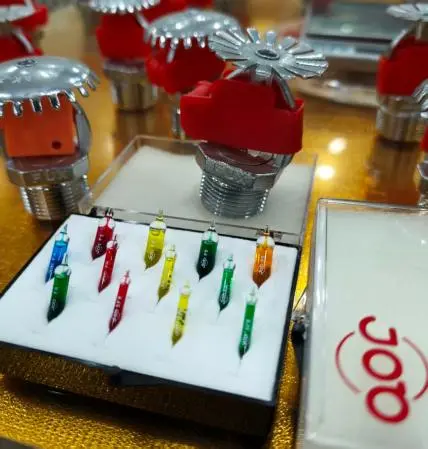

2. Bombillas de vidrio JOB importadas de Alemania: detección precisa y respuesta rápida

El bulbo de vidrio sensor de temperatura es un componente central del cabezal del aspersor. Todos los productos FUXEON® están equipados con bombillas de vidrio con detección de temperatura de alta precisión de la reconocida marca alemana JOB, que ofrecen una detección de temperatura precisa, una respuesta térmica rápida y una fuerte estabilidad de presión. Se activa instantáneamente al alcanzar la temperatura nominal, sin falsos disparos ni retrasos. En comparación con las bombillas de vidrio de calidad inferior disponibles en el mercado, esto evita eficazmente el mal funcionamiento del sensor y la rotura de presión, lo que garantiza una activación precisa durante incendios repentinos.

3. Amplia gama de especificaciones y adaptabilidad

La gama de productos cubre dos coeficientes de flujo y cinco configuraciones de temperatura nominal, ofreciendo modos de respuesta estándar y rápido. Es adecuado para diversas condiciones operativas, incluidos ambientes interiores de baja temperatura, talleres de alta temperatura y sitios industriales especiales. Las interfaces estandarizadas son compatibles con las principales tuberías de suministro de agua contra incendios, lo que ofrece una gran versatilidad y adaptación flexible para satisfacer las diversas necesidades de configuración de protección contra incendios de varios proyectos.

Escenarios de instalación aplicables

Los rociadores verticales deben instalarse en espacios abiertos sin techos suspendidos (sótanos, fábricas, almacenes, garajes, techos de fábricas). Cuando la altura libre del espacio abierto sobre el techo suspendido supera los 800 mm y hay materiales inflamables presentes, se deben instalar cabezales de rociadores verticales adicionales en el espacio abierto para protección secundaria. Si el plan de decoración del techo interior aún no está finalizado, se debe reservar con anticipación una interfaz de unión en T y sellarla con un tapón para facilitar modificaciones futuras.

¿Cómo instalar un aspersor vertical?

1. La distancia de instalación vertical entre el cabezal del rociador y el techo debe controlarse estrictamente entre 75 mm y 150 mm para garantizar una distribución óptima del agua y efectos de detección de temperatura.

2. Cuando la altura del ramal de suministro de agua del rociador supera los 1000 mm, se debe instalar un soporte de refuerzo horizontal para fijar la tubería y evitar desplazamientos y sacudidas.

3. Todo el trabajo de instalación debe cumplir con las especificaciones nacionales de construcción de protección contra incendios y ajustarse de acuerdo con las condiciones reales del sitio.

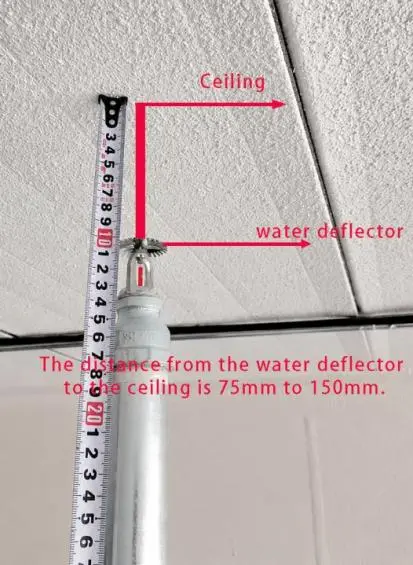

La distancia de instalación del cabezal del rociador contra incendios vertical desde el techo debe ser de 75 mm a 150 mm.

Casos de aplicaciones de ingeniería del mundo real

Caso 1: Proyecto de protección contra incendios de garajes subterráneos de la comunidad residencial de Suzhou

Una gran comunidad residencial en Suzhou tiene un garaje subterráneo sin techo suspendido, lo que plantea riesgos de incendio, como la combustión espontánea de vehículos eléctricos. El proyecto adoptó cabezales de rociadores verticales de respuesta estándar FUXEON® T-ZSTZ 115-68 ℃ en lotes, con un espaciado de 3,6 metros en áreas regulares y 2 metros en áreas de alto riesgo. Una vez puesto en marcha el proyecto, una batería de litio se quemó espontáneamente en un triciclo eléctrico en el garaje. Los rociadores se activaron rápidamente en 10 segundos, formando una cortina de agua de cobertura total, extinguiendo rápidamente el incendio inicial, evitando efectivamente que se propagara y causara daños significativos a la propiedad, y garantizando la seguridad pública de la comunidad.

Caso 2: Proyecto de renovación de un área de oficinas de planta abierta para una empresa de tecnología en la provincia de Zhejiang

Una empresa de tecnología en la provincia de Zhejiang tenía un área de oficinas de planta abierta con techo de cemento y sin decoración de techo suspendido. La zona tenía un denso equipamiento eléctrico y presentaba peligro de incendio. El proyecto seleccionó cabezales de rociadores verticales de respuesta rápida FUXEON® K-ZSTZ de 80-68 ℃, distribuidos uniformemente a lo largo de la estructura de vigas y columnas. El producto es muy sensible a la temperatura, puede responder rápidamente a incendios iniciales de alta temperatura y el sistema funciona de manera estable, pasando con éxito las inspecciones de seguridad contra incendios varias veces, llenando el vacío en la protección contra incendios para espacios abiertos sin techos suspendidos.

Preguntas frecuentes

P1: ¿Se pueden proporcionar muestras para pruebas y aceptación?

R: Sí. Ofrecemos muestras gratuitas para que los clientes las utilicen en pruebas de rendimiento, inspección de proyectos y verificación de ingeniería. Simplemente comuníquese con nuestro equipo de ventas para enviar sus requisitos y organizaremos rápidamente la entrega urgente para ayudar a los clientes a completar la verificación del producto y la confirmación de la solución.

P2: ¿Admite servicios OEM/ODM?

R: Sí. Como fabricante y proveedor integral de productos de protección contra incendios, brindamos servicios de personalización OEM y ODM de proceso completo, respaldando las necesidades personalizadas de los clientes, como impresión de logotipos de marcas, personalización de parámetros y personalización de empaques, adaptándonos a las necesidades de cooperación diferenciadas de distribuidores globales y clientes de ingeniería.

P3: ¿Cuál es la diferencia entre los cabezales de rociadores de respuesta rápida y de respuesta estándar, y cómo debo elegir?

R: La principal diferencia entre los dos es el índice de respuesta RTI y la velocidad de arranque. La serie de respuesta rápida K80 (RTI≤50) tiene una velocidad de detección más rápida y es adecuada para lugares públicos densamente poblados, como garajes y áreas de oficinas; la serie de respuesta estándar K115 (RTI 50~80) tiene un rendimiento estable y una mayor salida de agua, adecuada para espacios grandes y escenarios de alto riesgo de incendio, como fábricas y almacenes. Podemos proporcionar asesoramiento de selección profesional basado en escenarios de aplicación específicos.
